รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | แรงบิดถือ: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | พิกัดเอาต์พุตแรงบิด: | 0.065 รอบต่อนาที |
| การใช้งาน: | ระบบติดตามแสงอาทิตย์แบบเอียง | คุณสมบัติการป้องกัน: | IP66 |
| เน้น: | ไดรฟ์ Slew แบบปิดขนาดเล็ก,ไดรฟ์แบบ Slew แบบปิดขนาด 3 นิ้ว,ไดรฟ์แบบ Slew แบบปิดขนาดเล็ก IP66 |
||

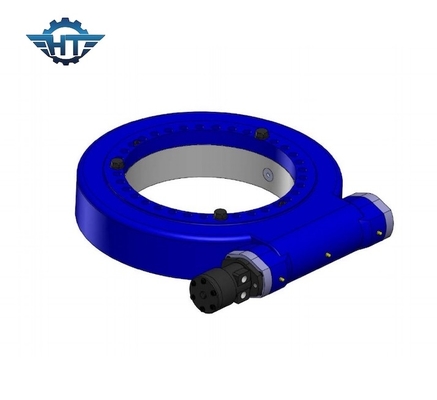

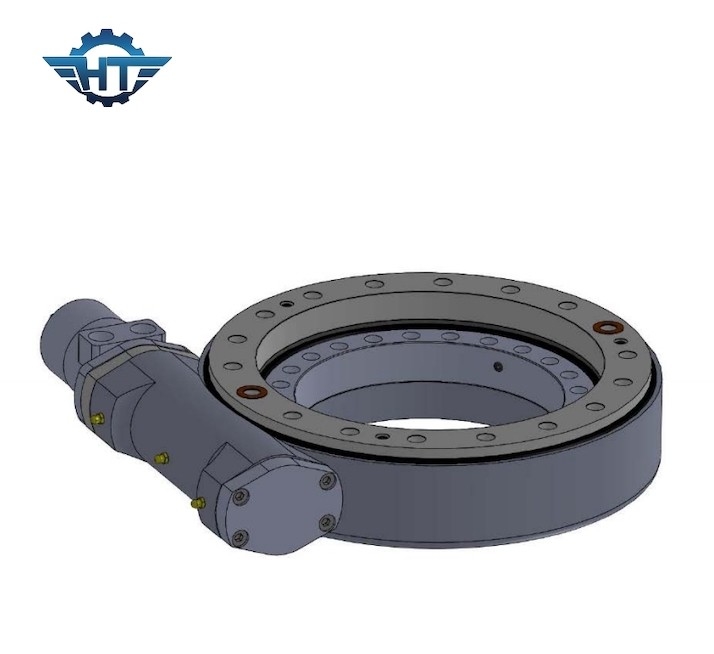

ไดรฟ์ Slew แบบปิดขนาดเล็กขนาด 3 นิ้ว IP66 สำหรับระบบติดตามแสงอาทิตย์แบบเอียง
คำอธิบายไดรฟ์ Solar Slew แบบเอียง
ระบบขับเคลื่อนแบบสลิวเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยตัวหนอน เฟือง ฐาน เรือน ตลับลูกปืน และอุปกรณ์เสริมอื่นๆหน่วยนี้นำข้อดีของเกียร์และตัวหนอนมาไว้ในหน่วยเดียวไดร์ฟ SE ของเรามีโครงสร้างป้องกัน IP66 ที่ป้องกันอนุภาคในสิ่งแวดล้อมได้เกือบสมบูรณ์ เช่น ฝุ่น สิ่งสกปรก ทราย และแม้แต่น้ำอุปกรณ์ทดสอบของเรารับประกันว่าผลิตภัณฑ์ของเรามีอายุการใช้งานในภาคสนาม 30 ปี
พารามิเตอร์ของ SE Model Slewing Drive
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
สามารถออกแบบมอเตอร์ต่างๆ (มอเตอร์ 220VAC, 380VAC, 12VDC, 24VDC, 48VDC, เซอร์โวมอเตอร์ และสเต็ปเปอร์มอเตอร์) ได้ตามความต้องการของลูกค้า
ดีซีมอเตอร์
1. ใช้โครงสร้างรองรับแบบคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นมาก
2. ล้อดวงอาทิตย์และล้อดาวเคราะห์เชื่อมต่อกันด้วยเส้นโค้งซึ่งช่วยเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่ขั้นตอนการป้อนข้อมูลซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเฟืองด้านในแยกออกจากกันเพื่อให้อัตราทดเพิ่มขึ้นและการออกแบบมีความยืดหยุ่นกล่องเกียร์และมอเตอร์ตั้งอยู่ตามตะเข็บยึดด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดพินกลิ้งภายในล้อดาวเคราะห์ เราใช้การเจียรพินกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในที่รูในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ซึ่งทำงานโดยการกลิ้งแทนการเลื่อนการขูดผิวเกียร์อย่างแม่นยำ HRC60 การใช้เทคโนโลยีเหล่านี้ทั้งหมดช่วยให้มั่นใจได้ถึงการทำงานที่เงียบและมั่นคงเป็นพิเศษ และอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
