รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | พิมพ์: | ปิดล้อม |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตาม PV | คนขับรถ: | มอเตอร์ไฮดรอลิก |
| เกรดไอพี: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.1 องศา |
| เน้น: | SE Worm Gear Slew Drive,แกนเดี่ยว Small Gear Slew Drive,ความแม่นยำสูง PV Gear Slew Drive |
||

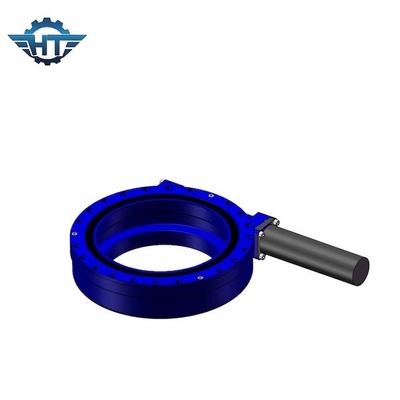

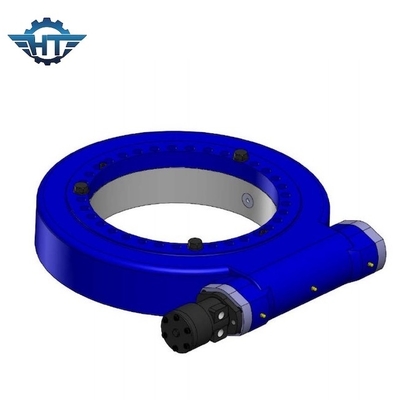

SE Worm Gear แกนเดี่ยว Slew Drive ขนาดเล็กสำหรับระบบติดตาม PV ที่มีความแม่นยำสูง
คำอธิบายไดรฟ์ Slew ขนาดเล็ก
เครื่องติดตามแสงอาทิตย์ต้องมีการเคลื่อนไหวที่ราบรื่น ช้า และแข็งแรงตัวติดตามควรมีความแม่นยำของตำแหน่งสูงและความน่าเชื่อถือในระดับสูงข้อกำหนดเหล่านี้สามารถทำได้โดยไดรเวอร์ที่ออกแบบมาเป็นพิเศษซึ่งเรียกว่าไดรเวอร์แกว่ง
ความแม่นยำ: 0.1 องศา
มีขนาด: 3 นิ้ว - 12 นิ้ว
การติดตั้งในแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งกลับหัวบนแกนแอซิมัทในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนยกระดับสำหรับการใช้งานอื่นๆ ทิศทางการติดตั้งจะต้องขึ้นอยู่กับการประเมินระดับการป้องกันและจะต้องดีกว่าเพื่อการป้องกันที่ดีขึ้น
การติดตั้งในแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งโดยอ้างถึงการวาดกลับด้านที่แนบมาในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดียิ่งขึ้นสำหรับการใช้งานอื่นๆ ทิศทางการติดตั้งจะต้องขึ้นอยู่กับการประเมินระดับการป้องกันและจะต้องดีกว่าเพื่อการป้องกันที่ดีขึ้น
พารามิเตอร์ประสิทธิภาพของ SE ซีรีส์
| แบบอย่าง | อัตราส่วน | พิกัดเอาต์พุตแรงบิด | แรงบิดเอียง | แรงบิดถือ | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
คุณสมบัติ
1. ด้วยการใช้ตลับลูกปืนแกว่งเป็นส่วนประกอบหลัก ไดรฟ์แกว่งสามารถรับแรงตามแนวแกน แรงในแนวรัศมี และโมเมนต์เอียงได้พร้อมกัน
2. Slewing drive ถูกนำไปใช้อย่างแพร่หลายในรถพ่วงแบบโมดูลาร์ เครนทุกประเภท แท่นทำงานทางอากาศ ระบบติดตามแสงอาทิตย์ และระบบพลังงานลม
3. กระปุกเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบได้ตามความต้องการของลูกค้า
4. ไดรฟ์แกว่งมีข้อได้เปรียบในการประหยัดพื้นที่ในสิ่งอำนวยความสะดวก ความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด อายุการใช้งานที่ยาวนาน ค่าบำรุงรักษาที่ลดลง ฯลฯ
การเขียนแบบโครงสร้าง
1. ฐานที่อยู่อาศัย
2. แหวนแกว่ง
3. ร่องน้ำ
4. ซีล
5. จานด้านบน
6. ไดรฟ์ (มอเตอร์ไฮดรอลิก/มอเตอร์ไฟฟ้า)
7. อะแดปเตอร์มอเตอร์
8. โอริง
9. ช่องใส่ของ
10. เพลาตรงข้ามกับมอเตอร์
11. ฝาท้าย
12. ปก
13. ตัวเข้ารหัส
