รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | พิกัดเอาต์พุตแรงบิด: | 2000 นิวตันเมตร |
| แรงบิดถือ: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | SDE Dual Axis Small Slew Drive,PV Tracking Dual Axis Slew Drive,Dual Axis Slew Drive 2000 Nm |
||

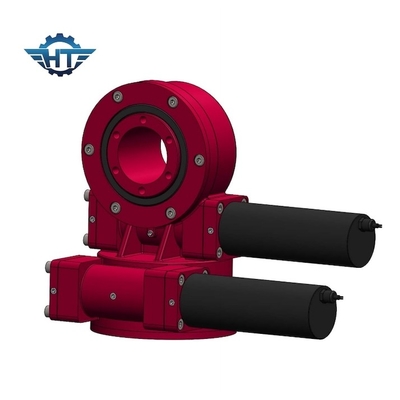

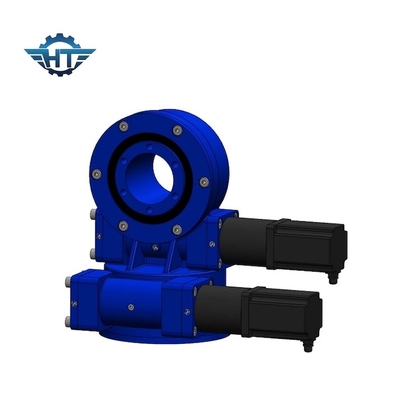

ไดรฟ์ Slew แกนคู่ขนาดเล็ก SDE ซีรี่ส์พร้อมมอเตอร์แปรงถ่านสำหรับระบบติดตาม PV
คำอธิบายไดรฟ์ Slew ขนาดเล็กแบบแกนคู่
ประวัติของ Tower Photothermal
แนวคิดการออกแบบระบบผลิตไฟฟ้าด้วยความร้อนจากแสงอาทิตย์แบบหอคอยได้รับการเสนอโดยอดีตสหภาพโซเวียตในทศวรรษที่ 1950ในปี พ.ศ. 2493 อดีตสหภาพโซเวียตได้ออกแบบสถานีผลิตไฟฟ้าพลังความร้อนพลังงานแสงอาทิตย์แบบหอคอยขนาดเล็กแห่งแรกของโลก และดำเนินการสำรวจและวิจัยพื้นฐานอย่างกว้างขวางเกี่ยวกับเทคโนโลยีการผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์ตามสถิติที่ไม่สมบูรณ์ มีโรงไฟฟ้าทดลองพลังงานความร้อนจากแสงอาทิตย์ขนาดมากกว่า 20 เมกะวัตต์ที่สร้างขึ้นในโลกระหว่างปี พ.ศ. 2524 ถึง พ.ศ. 2534 รูปแบบหลักคือสถานีไฟฟ้าแบบหอคอย โดยมีกำลังผลิตไฟฟ้าสูงสุด 80 เมกะวัตต์ในเดือนกรกฎาคม 2013 โครงการ Qinghai Zhongkong Delingha 50MW ของโรงไฟฟ้าพลังความร้อนพลังงานแสงอาทิตย์เฟส I-10MW ของจีนได้รวมเข้ากับ Qinghai Power Grid เรียบร้อยแล้ว ซึ่งบ่งชี้ว่าเทคโนโลยีการผลิตไฟฟ้าด้วยความร้อนจากแสงอาทิตย์ที่จีนพัฒนาขึ้นเองมีขั้นตอนที่มั่นคงในการเปิดดำเนินการเชิงพาณิชย์
ไดรฟ์ Slew รุ่น SDE ใช้ใน Tower CSP
| พารามิเตอร์ประสิทธิภาพของโมเดล SDE | ||||||||||||
| แบบอย่าง | พิกัดเอาท์พุทแรงบิด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดถือ (kN.m) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
ไอพี |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก |
| 7" | 2543 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก |
คุณสมบัติ
1. แรงบิดยึดด้านหลังสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. หน้าสัมผัสฟันหลายซี่เพื่อให้แน่ใจว่าโหลดสูง
4. ฟังก์ชั่นล็อคตัวเอง
ใบสมัคร
โรงไฟฟ้า CSP-Tower/Heliostat
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
