รายละเอียดสินค้า:
|
| แบบอย่าง: | 5 นิ้ว | อัตราทดเกียร์: | 37 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | แกนคู่ |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับรถ: | มอเตอร์ 12/24vdc, เซอร์โวมอเตอร์ |
| เน้น: | ไดรฟ์ Slew แกนคู่พร้อมตัวหนอน,ไดรฟ์ Slew แกนคู่โครงสร้างเกียร์,ไดรฟ์ Slew แกนคู่ 5 นิ้ว |
||

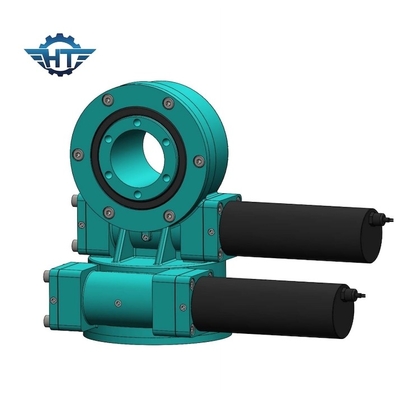

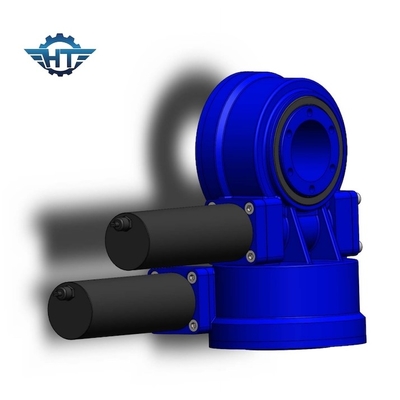

ไดรฟ์ Slew แกนคู่พร้อมโครงสร้างตัวหนอนและเกียร์สำหรับระบบติดตามแสงอาทิตย์
คำอธิบายไดรฟ์ Worm And Gear Slew
ไดรฟ์แกว่งประกอบด้วยแกว่งแบริ่ง เพลาหนอน ที่อยู่อาศัย แบริ่ง มอเตอร์และอื่นๆมอเตอร์ขับเคลื่อนเพลาหนอน วงแหวนรอบนอกของตลับลูกปืนแกว่งจะหมุน วงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลน ในขณะที่วงแหวนด้านในของตลับลูกปืนแกว่งจะยึดอยู่กับตัวเรือน
SDE Model Slew Drive พารามิเตอร์
| พารามิเตอร์ประสิทธิภาพของโมเดล SDE | ||||||||||||
| แบบอย่าง | พิกัดเอาท์พุทแรงบิด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดถือ (kN.m) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
ไอพี |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก |
| 7" | 2543 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก |
การทำงาน
ไดรฟ์แกว่งสามารถรองรับโหลดตามแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้มากขึ้นแท่นหมุนหรือเฟรมหมุนที่แนวราบและระดับความสูงที่ขับเคลื่อนด้วยไดรฟ์แกว่ง
แอปพลิเคชัน
สำหรับพลังงานแสงอาทิตย์: ได้รับการออกแบบในระบบติดตามแสงอาทิตย์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้า
สำหรับการใช้งานในอุตสาหกรรม: ส่วนใหญ่ใช้เพื่อขับเคลื่อนวัตถุสองชิ้นที่หมุนสัมพันธ์กันใน 360°
ข้อดี
1. ออกแบบด้วยเพลาหนอนนาฬิกาทรายซึ่งให้สัมผัสฟันมากขึ้นและแรงบิดที่สูงขึ้น
2. อายุการใช้งานเพิ่มขึ้นเมื่อเกียร์และร่องน้ำแข็งตัว
3. ประสิทธิภาพของผลิตภัณฑ์ได้รับการทดสอบและรับประกันคุณภาพของผลิตภัณฑ์
มีแอพพลิเคชั่นมากมายที่สามารถใช้ไดรฟ์แกว่งได้ โดยหลักแล้วเป็นเพราะเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการทั้งกำลังในการรับน้ำหนักและกำลังของแรงบิดในการหมุน
