รายละเอียดสินค้า:
|
| แบบอย่าง: | วีอี7" | อัตราทดเกียร์: | 51:1 |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 6120 นิวตันเมตร | ถือแรงบิด: | 39 kN.m |
| แรงบิดเอียง: | 10 kN.m | แรงบิดสูงสุด: | 10200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สี: | ตามที่ขอ |
| เน้น: | 6120 Nm Worm Gear Slewing Drive,45 กก. Worm Gear Slewing Drive,ไดรฟ์หนอน 45 กก. ฆ่าแหวน |
||

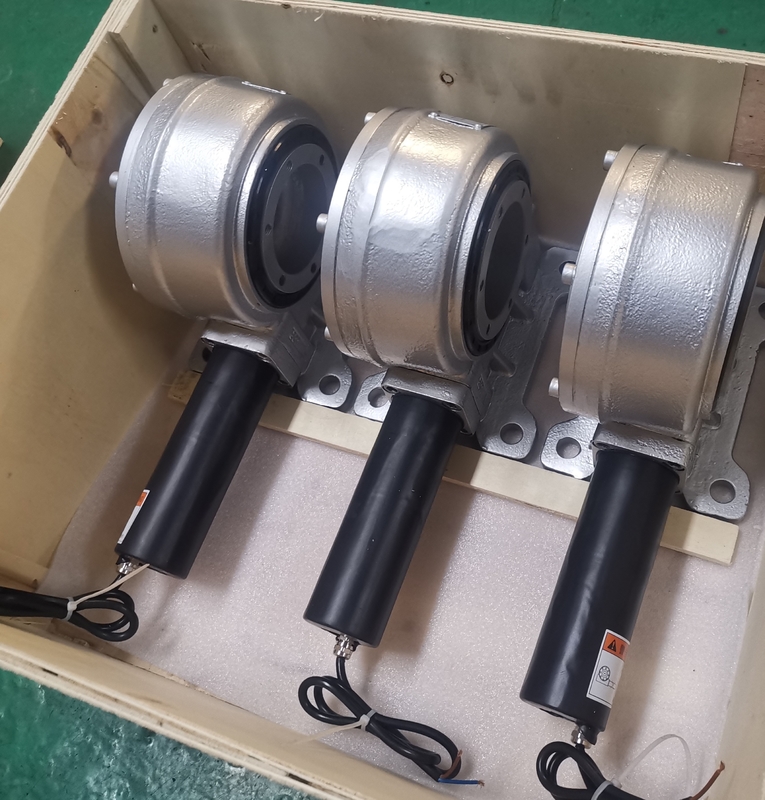

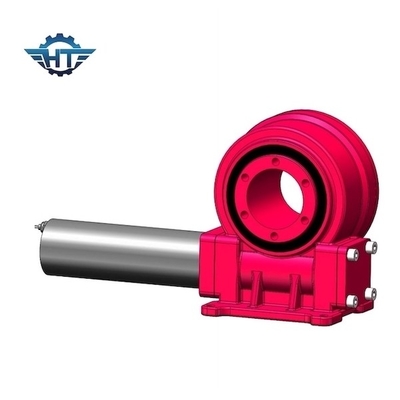

VE7 แกนเดี่ยว Worm Gear Slewing Bearings พร้อม Nema23 สำหรับระบบติดตามพลังงานแสงอาทิตย์
รายละเอียดของไดรฟ์ VE Type Slew ที่แนบมา
ตัวลดแบบโรตารี่เป็นอุปกรณ์ส่งกำลังแบบปิดอิสระระหว่างตัวเสนอญัตติสำคัญกับเครื่องจักรที่ทำงาน ซึ่งใช้เพื่อลดความเร็วและเพิ่มแรงบิดเพื่อตอบสนองความต้องการในการทำงานในปัจจุบัน พารามิเตอร์หลักของตัวลดขนาด เช่น ระยะศูนย์กลาง อัตราการส่งผ่าน โมดูล ค่าสัมประสิทธิ์ความกว้างของฟัน ฯลฯ ได้รับมาตรฐานแล้วตัวลดแบบโรตารี่คือเฟืองขับตัวหนอนเพื่อให้ได้ผลของการชะลอตัวตัวหนอนขับเคลื่อนวงแหวนรอบนอกของตลับลูกปืนแกว่งเพื่อหมุน วงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลน และวงแหวนด้านในของตลับลูกปืนหมุนถูกยึดไว้ที่ฐานเครื่องลดแบบโรตารี่ใช้กันอย่างแพร่หลายในด้านการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์
พารามิเตอร์ประสิทธิภาพ VE7
| แบบอย่าง: | VE7 แกว่งไดรฟ์ | ถือแรงบิด: | 39 kN.m |
| จัดอันดับแรงบิดเอาท์พุท: | 6120 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| แรงบิดเอียง: | 10 kN.m | ความแม่นยำ: | ≤0.1 ° |
| โหลดแกนแบบสถิต: | 110 กิโลนิวตัน | ล็อคตัวเอง: | ใช่ |
| โหลดเรเดียลแบบสถิต: | 60 kN | น้ำหนัก: | 45 กก. |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ในการพัฒนาอย่างต่อเนื่องของพลังงานแสงพลังงานแสงอาทิตย์ เทคโนโลยีการผลิตของระบบไฟฟ้าโซลาร์เซลล์ได้รับการปรับปรุงอย่างต่อเนื่องและมีการใช้กันอย่างแพร่หลายในด้านต่างๆระบบไฟฟ้าโซลาร์เซลล์เป็นอุปกรณ์ที่แปลงพลังงานแสงเป็นพลังงานไฟฟ้าโดยตรงผ่านเอฟเฟกต์โฟโตอิเล็กทริกหรือเอฟเฟกต์โฟโตเคมีระบบไฟฟ้าโซลาร์เซลล์เป็นส่วนหลักของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์และเป็นส่วนที่มีค่าที่สุดของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ระบบไฟฟ้าโซลาร์เซลล์ไม่เพียงแต่แปลงพลังงานแสงอาทิตย์เป็นพลังงานไฟฟ้าเท่านั้น แต่ยังเก็บพลังงานไฟฟ้าไว้ในแบตเตอรี่หรือใช้เพื่อขับเคลื่อนโหลดเพื่อปรับปรุงประสิทธิภาพการผลิตไฟฟ้าของระบบไฟฟ้าโซลาร์เซลล์และลดต้นทุนการผลิตไฟฟ้า โดยทั่วไปมุมของแผงโซลาร์เซลล์จะถูกปรับโดยอุปกรณ์ขับเคลื่อนแบบโรตารี่ เพื่อให้แผงโซลาร์เซลล์สามารถติดตามดวงอาทิตย์ได้อย่างมีประสิทธิภาพ ดังนั้นจึงช่วยปรับปรุงการใช้ประโยชน์ได้อย่างมีประสิทธิภาพ อัตราแผงโซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้า
