รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | ถือแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | จัดอันดับแรงบิดเอาท์พุท: | 0.065 รอบต่อนาที |
| การใช้งาน: | เครื่องติดตามพลังงานแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| เน้น: | Solar Tracker Linkage ไดรฟ์ Slew ขนาดเล็ก,533Nm Slew Drive สำหรับระบบติดตามแสงอาทิตย์,533Nm ไดรฟ์หนอนฆ่าไดรฟ์ |
||

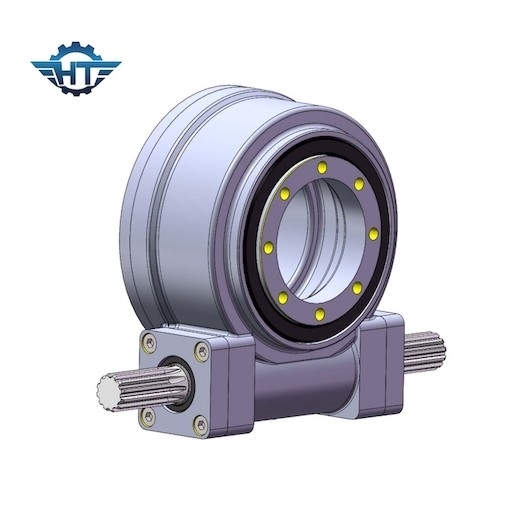

SE3 Worm Gear IP66 ตลับลูกปืนแกว่งสำหรับระบบติดตามพลังงานแสงอาทิตย์
IP66 ล็อคตัวเองแกว่งไดรฟ์
ตามรูปแบบการส่งความเร็วตัวแปรของไดรฟ์แกว่ง มันสามารถแบ่งออกเป็นไดรฟ์แกว่งเกียร์และไดรฟ์แกว่งเกียร์หนอน โดยสืบทอดลักษณะที่เกี่ยวข้องของไดรฟ์เกียร์และไดรฟ์เกียร์หนอนในแง่ของความจุแบริ่ง ประสิทธิภาพของประเภทเฟืองตัวหนอนดีกว่าแบบฟัน และเมื่อใช้ตัวหนอนซองจดหมาย ความจุแบริ่ง ความต้านทานการเปลี่ยนรูปและความแข็งแกร่งในการส่งจะดีขึ้นอีก แต่เฟืองตัวหนอนและตัวหนอน แบบโรตารี่ไดรฟ์ในแง่ของประสิทธิภาพ
ข้อดี
ไดรฟ์แกว่งเป็นกลไกลดการแกว่งแบบเต็มวงที่มีการบูรณาการสูงขนาดแกนของโซ่ไม่แตกต่างกันมากนัก ซึ่งเป็นประโยชน์ต่อการแบนราบของโครงสร้างของชิ้นส่วนเชื่อมต่อการส่งแบบอนุกรม ซึ่งจะเป็นการลดขนาดของอุปกรณ์ทางกลทั้งหมด
นอกจากนี้ ไม่ว่าจะเป็นประเภทเกียร์หรือเฟืองตัวหนอนชนิดแกว่ง เนื่องจากความแตกต่างของขนาดระหว่างชิ้นส่วนหลักและชิ้นส่วนขับเคลื่อนเองนั้นมีขนาดใหญ่มาก จึงง่ายต่อการรับอัตราทดเกียร์ขนาดใหญ่ ซึ่งยากสำหรับประเภทอื่นๆ อีกมากมาย ของกลไกการส่งความเร็วตัวแปร
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด(Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
หมายเหตุ:

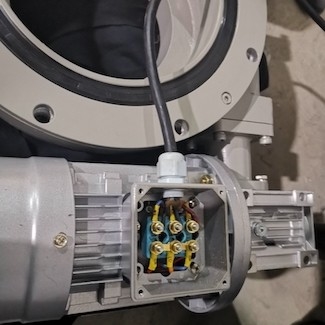

เนื่องจากไดรฟ์แกว่งจะติดตั้งมอเตอร์ขับเคลื่อนที่แตกต่างกัน และประสิทธิภาพของไดรฟ์แกว่งจะแตกต่างกัน โปรดติดต่อฝ่ายขายของเราสำหรับราคาเฉพาะเราจะกู้คืนข้อความของคุณภายใน 12 ชั่วโมง
แอปพลิเคชั่น
ไดรฟ์แกว่งสามารถใช้ได้ในทุกโอกาสที่ต้องการการหมุนเต็มวงกลมและต้องใช้ความเร็วตัวแปรเมื่อจำเป็นต้องตระหนักถึงการส่งกำลังของแรงบิดที่มากขึ้น การส่งผ่านของการเคลื่อนไหวที่มีความแม่นยำสูงขึ้น หรือการเลือกกลไกที่ต้องการความกะทัดรัดและความสมบูรณ์ของโครงสร้างร่างกายสูง ไดรฟ์แกว่งเป็นทางออกที่ดีที่สุด
การใช้งานทั่วไปโดยทั่วไปคือโครงสร้างแบบหมุนเต็มวงกลมของเครื่องจักรทางวิศวกรรมและการก่อสร้าง เช่นเดียวกับพลังงานแสงอาทิตย์ พลังงานลม และเครื่องจักรติดตามอัตโนมัติระยะยาวต่างๆการควบคุมแบบดิจิทัลทำได้ง่าย จึงมีการใช้งานมากมายในด้านหุ่นยนต์อุตสาหกรรม
