รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | 9 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | ประสิทธิภาพ: | 40% |
| แม่นยำ: | ≤ 0.1 | เครื่องยนต์: | มอเตอร์ไฮดรอลิก |
| สี: | ตามที่ขอ | พิมพ์: | หนอนตัวเดียว แกนเดี่ยว |
| เน้น: | SE9 Slewing Bearing Drive,Slewing Bearing Drive 42CrMo,42CrMo สังหารกระปุกเกียร์ |
||

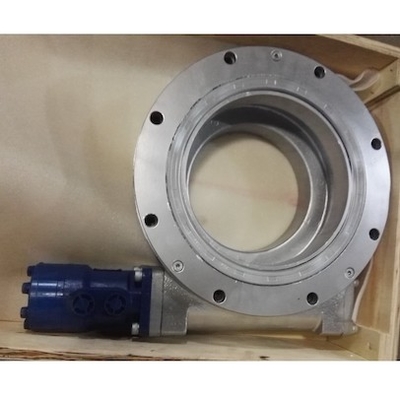

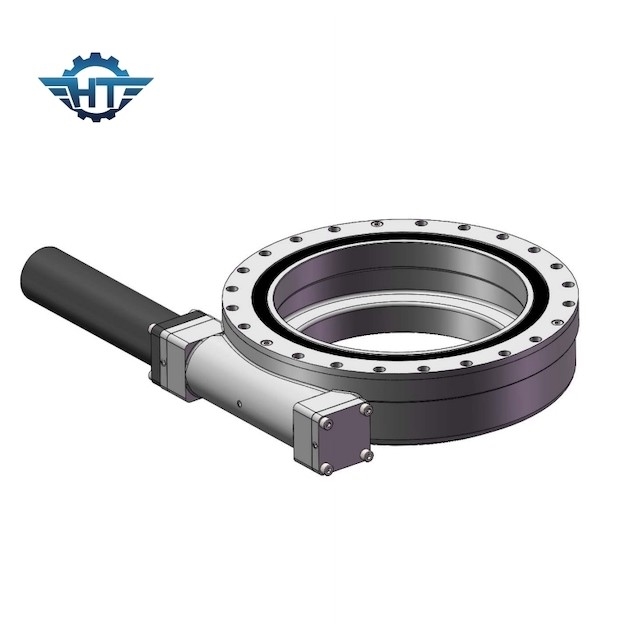

SE9 Slewing Bearing Drive พร้อมมอเตอร์ไฮดรอลิกสำหรับรถบรรทุกแพลตฟอร์มก่อสร้างกลางแจ้ง
ไดรฟ์แกว่งมอเตอร์ไฮดรอลิก
ไดรฟ์แบริ่งที่หมุนได้ขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อให้สามารถรับน้ำหนักได้สูงสุดตลอดจนประสิทธิภาพและความแม่นยำที่เพิ่มขึ้น
มีการใช้งานอื่นๆ อีกมาก เนื่องจากตัวขับตลับลูกปืนแกว่งนั้นสมบูรณ์แบบสำหรับการใช้งานที่ต้องการทั้งแรงบิดในการรับน้ำหนักและแรงบิดในการหมุนจากกระปุกเกียร์เดียวกัน และเหมาะสำหรับการหมุนช้าด้วยการเคลื่อนไหวต่อเนื่องหรือเป็นวัฏจักรเหมาะสำหรับเครื่องติดตามแสงอาทิตย์ รุ่นต่างๆ เช่น แกนเดี่ยวและแกนคู่ ซึ่งสามารถนำไปใช้กับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแบบแบน ระบบติดตามเดี่ยวแบบเฉียงหรือแบบเอียง และระบบติดตามแสงอาทิตย์แบบแกนคู่ และในอุตสาหกรรมต่างๆ เช่น เครื่องจักรทางวิศวกรรม การก่อสร้าง เครื่องจักรและโลหะวิทยา อุปกรณ์สายการประกอบอัตโนมัติ พลังงานแสงอาทิตย์ รถยกแบบแท่น อุปกรณ์ป้องกันสิ่งแวดล้อม การผลิตพลังงานลมและเครื่องจักรหล่อ ตลอดจนอุปกรณ์เครื่องจักรที่หมุนช้าต่างๆ
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
แอปพลิเคชั่นแกนเดียวเฉียง
แกนหมุนของโครงยึดติดตามแกนเดียวเอียงได้รับการติดตั้งที่มุมเอียงกับระนาบแนวนอน และหมุนรอบแกนหนึ่งมิติทิศทางของแกนหมุนคือทิศทางเหนือ-ใต้ เพื่อให้พื้นผิวรับแสงของแผงเซลล์แสงอาทิตย์ตั้งฉากกับมุมตกกระทบของแสงแดดเท่าที่เป็นไปได้ในทิศทางเดียว
การประยุกต์ใช้แกนแนวตั้ง
ระบบติดตามแบบเต็ม "ระดับความสูง + ราบ" ซึ่งเคลื่อนที่ไปตามแกนหมุนสองแกนและมีองศาอิสระในการหมุนสององศา ซึ่งสามารถติดตามวิถีโคจรของดวงอาทิตย์ได้อย่างสมบูรณ์เพื่อเพิ่มพลังงานแสงอาทิตย์ที่ได้รับสูงสุดเหมาะสำหรับพื้นที่ละติจูดสูงและประสิทธิภาพการผลิตไฟฟ้าสามารถเพิ่มขึ้นได้อย่างมีประสิทธิภาพมากกว่า 35% ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตไฟฟ้าของระบบไฟฟ้าโซลาร์เซลล์ได้อย่างมาก
