รายละเอียดสินค้า:
|
| แบบอย่าง: | SE12 | อัตราทดเกียร์: | 78:1 |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักรก่อสร้าง | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์ไฮดรอลิก | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวนอนหรือแนวตั้ง | การซ่อมบำรุง: | อิงจากคู่มือ |
| สี: | ตามที่ขอ | ฟันเฟือง: | ＜0.1° |
| เน้น: | 5800NM Torque Worm Gear Slewing Drive,มอเตอร์ไฮดรอลิก Worm Gear Slewing Drive,5800NM แรงบิดหนอนฆ่าไดรฟ์ |
||

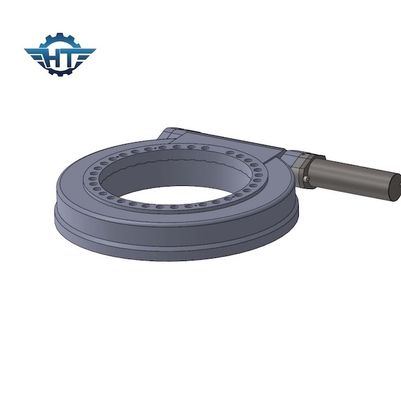

แรงบิดเอียงสูง SE12 Worm Gear Bearing พร้อมมอเตอร์ไฮดรอลิกสำหรับอุปกรณ์อุตสาหกรรม
หนอนเกียร์ประเภทแกว่งไดรฟ์
ไดรฟ์แกว่งแบบเฟืองตัวหนอนได้รับการพัฒนาโดยแบริ่งแหวนแกว่งประกอบด้วยตัวเรือน เฟืองตัวหนอน มอเตอร์ และอุปกรณ์เสริมอื่นๆเมื่อเทียบกับตลับลูกปืนแกว่งแบบดั้งเดิม โครงสร้างมีขนาดกะทัดรัด ปลอดภัย และเป็นโมดูลทุกวันนี้ เนื่องจากความต้องการในการบรรทุกหนัก จึงได้มีการพัฒนาอุปกรณ์ขับเคลื่อนการฆ่าหนอนมีความกะทัดรัดของโครงสร้างผลิตภัณฑ์ที่ดีขึ้นและความสามารถในการโหลดสูงและแรงบิดเอาต์พุตที่สูงขึ้น
คุณสมบัติ
ลักษณะของกลไกเฟืองตัวหนอน:
1. สามารถรับอัตราส่วนการส่งขนาดใหญ่ ซึ่งมีขนาดกะทัดรัดกว่ากลไกเฟืองเกลียวแกนเซ
2. พื้นผิวฟันเฟืองของล้อทั้งสองอยู่ในแนวสัมผัส และความสามารถในการรับน้ำหนักของมันนั้นสูงกว่ากลไกเฟืองเกลียวของเพลาที่เซมาก
3. เวิร์มไดรฟ์เทียบเท่ากับไดรฟ์แบบสกรู ซึ่งเป็นไดรฟ์แบบหลายฟันเฟือง ดังนั้น ไดรฟ์จึงมีความเสถียรและมีเสียงรบกวนน้อย
4. ล็อคตัวเองเมื่อมุมนำของตัวหนอนน้อยกว่ามุมเสียดทานที่เท่ากันระหว่างฟันเฟืองเฟืองกลไกมีคุณสมบัติล็อคตัวเองและสามารถล็อคตัวเองแบบย้อนกลับได้นั่นคือตัวหนอนเท่านั้นที่สามารถขับตัวหนอนได้ แต่ไม่ใช่ตัวหนอน .เช่นกลไกหนอนล็อคตัวเองที่ใช้ในเครื่องจักรกลหนัก การล็อคตัวเองแบบย้อนกลับสามารถมีบทบาทในการป้องกันความปลอดภัย
5. ประสิทธิภาพการส่งต่ำและการสึกหรอรุนแรงเมื่อเฟืองตัวหนอนเมชและขับเคลื่อน การเลื่อนหลุดสัมพัทธ์ระหว่างฟันเฟืองเมช
ความเร็วไดนามิกมีขนาดใหญ่ ดังนั้นการสูญเสียแรงเสียดทานจึงมาก และประสิทธิภาพต่ำในทางกลับกัน ความเร็วในการเลื่อนสัมพัทธ์ทำให้เกิดการสึกหรอและความร้อนที่รุนแรงบนผิวฟันในการระบายความร้อนและลดการสึกหรอ มักใช้วัสดุที่มีราคาแพงกว่าซึ่งมีคุณสมบัติต้านการเสียดสีและป้องกันการสึกหรอที่ดี และอุปกรณ์หล่อลื่นที่ดี จึงมีต้นทุนสูง
6. แรงตามแนวแกนของตัวหนอนมีขนาดใหญ่
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
การใช้งานรวมถึงเครื่องติดตามแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
