รายละเอียดสินค้า:
|
| แบบอย่าง: | SE9 | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักรก่อสร้าง | ผลิตภัณฑ์: | ไดรฟ์ Slew ไฮดรอลิก |
| มอเตอร์ขับ: | มอเตอร์ไฮดรอลิก | การรับประกัน: | 1 ปี |
| ใบรับรอง: | ISO9001, CE | การติดตั้ง: | ตามที่ลูกค้าออกแบบIp66 แนบ Se9 แบริ่งแหวนแกว่งไฮดรอลิกสำหรับเครื่องโรตารี่ความแม่นยำสูง |
| เน้น: | IP66 Slewing Bearing Drive,ไดรฟ์ Slewing แบบโรตารี่ไฮดรอลิก,IP66 ไดรฟ์ Slewing ไฮดรอลิก |
||

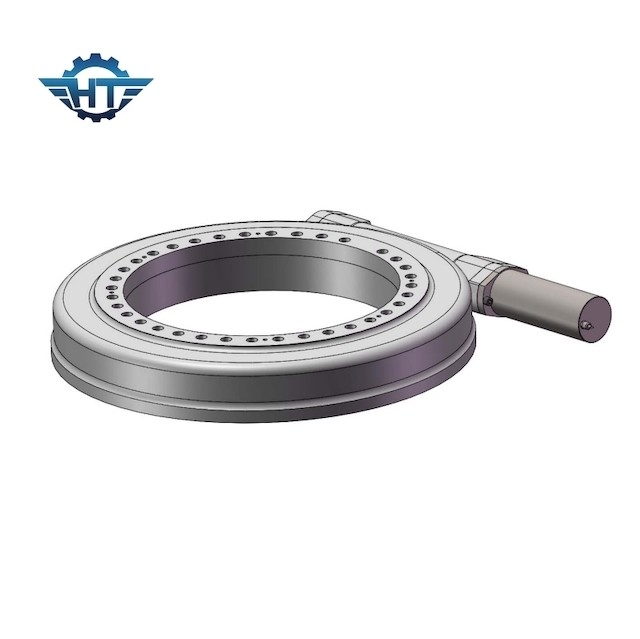

Ip66 Enclosed Se9 แบริ่งวงแหวนแกว่งไฮดรอลิกสำหรับเครื่องโรตารี่ความแม่นยำสูง
ไดรฟ์แกว่งแบบปิดด้วยไฮดรอลิก
ไดรฟ์แกว่งคือชุดระบบที่สมบูรณ์ซึ่งสามารถติดตั้งและรวมเข้ากับโปรแกรมระบบที่มีอยู่ได้อย่างง่ายดาย
ประกอบด้วยตลับลูกปืนแกว่งลูกกลิ้งหรือตลับลูกปืนแกว่งลูกกลิ้งทรงกระบอก ตัวหนอน เปลือก และส่วนอื่น ๆ ที่สามารถรับโมเมนต์ในแนวแกน แนวรัศมี และพลิกคว่ำได้ในเวลาเดียวกันตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกหรือมอเตอร์เพื่อขับเคลื่อนลูกปืนแกว่งให้หมุนพื้นผิวของตัวเรือนเคลือบด้วยสเปรย์และปิดสนิทด้วยซีลเพื่อป้องกันตัวขับการหมุนจากการปนเปื้อน ความเสียหาย และการสูญเสียไขมัน
ส่วนประกอบเหล่านี้ถูกประกอบเข้าด้วยกันเพื่อหลีกเลี่ยงไม่ให้ลูกค้าติดตั้งส่วนประกอบการผสมพันธุ์ต่างๆ และเรายังสามารถจัดหามาตรฐานขนาดต่างๆ ได้
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
WorkingTep (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
ข้อดี
การทำให้เป็นโมดูล: เนื่องจากการผสานกันของคู่ไดรฟ์แกว่งสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและประมวลผลแต่ละส่วนประกอบของอุปกรณ์หมุนทีละชิ้น ซึ่งช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์ได้ในระดับหนึ่ง ส่งผลให้ลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์ได้มาก การปรับปรุงผลิตภาพแรงงาน
ความปลอดภัย: เฟืองตัวหนอนและตัวขับหนอน (คู่ขับแกว่ง) มีคุณสมบัติของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถรับรู้การล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับเฟืองตัวหนอนได้ แต่ตัวหนอนไม่สามารถขับเคลื่อนด้วย เกียร์หนอนที่จะย้ายคุณลักษณะนี้ทำให้ไดรฟ์แกว่งใช้กันอย่างแพร่หลายในการยก งานทางอากาศ และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางเทคโนโลยีของเครื่องยนต์หลัก ยังปรับปรุงความเสถียรในการทำงานของเครื่องยนต์หลักและปัจจัยด้านความปลอดภัยของการทำงานอย่างมาก
ลดความซับซ้อนของการออกแบบเครื่องยนต์หลัก: เมื่อเทียบกับเกียร์ธรรมดา เกียร์หนอนสามารถรับอัตราส่วนการลดลงที่ค่อนข้างใหญ่ในบางกรณี ชิ้นส่วนทดรอบสามารถละเว้นสำหรับเครื่องยนต์หลักได้ ซึ่งจะช่วยลดต้นทุนการจัดซื้อสำหรับลูกค้า และลดอัตราความล้มเหลวได้อย่างมาก
แอปพลิเคชั่น
ชื่ออื่น ๆ ของไดรฟ์แกว่ง: อุปกรณ์ขับเคลื่อนโรตารี่, อุปกรณ์เกียร์โรตารี่, ลดโรตารี่, อุปกรณ์หมุนจานหมุน, ไดรฟ์เกียร์หนอน, คู่หนอนกังหัน, คู่เกียร์หนอน, อุปกรณ์หนอนกังหัน, ส่วนใหญ่ใช้ในอวกาศ, ทาวเวอร์เครน, รถขุด , เครื่องจักรก่อสร้าง, ระบบรับสัญญาณดาวเทียม ระบบติดตามแสงอาทิตย์ และอุตสาหกรรมอื่น ๆ อีกมากมายโดยเฉพาะอย่างยิ่งในช่วงไม่กี่ปีที่ผ่านมา การพัฒนาอย่างรวดเร็วของอุตสาหกรรมการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ได้ถูกนำมาใช้กันอย่างแพร่หลาย
