รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 125:1 | พิมพ์: | สิ่งที่ส่งมาด้วย |
|---|---|---|---|
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | คนขับ: | มอเตอร์ไฮดรอลิก |
| IP เกรด: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.1° |
| เน้น: | เครนคอนเทนเนอร์ Solar Slew Drive,ไดรฟ์ Solar Slew แรงบิดสูง,ไดรฟ์เกียร์หนอนของเครนคอนเทนเนอร์ |
||

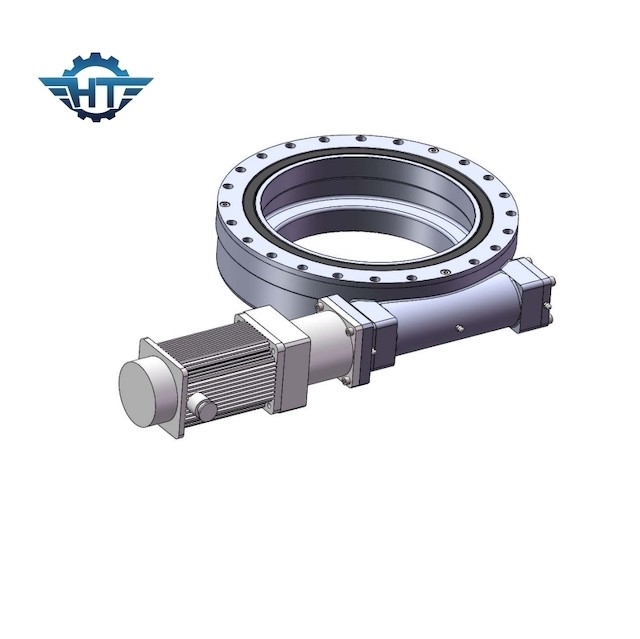

ไดรฟ์แหวนแกว่งที่มีความแม่นยำสูง, บ้านที่มีแรงบิดสูงสำหรับพลังงานแสงอาทิตย์ใหม่
ไดรฟ์แกว่งที่มีความแม่นยำสูง
ไดรฟ์แกว่งมักจะประกอบด้วยตัวหนอน แบริ่งแกว่ง ที่อยู่อาศัย มอเตอร์ และส่วนประกอบอื่น ๆเนื่องจากส่วนประกอบหลักใช้ตลับลูกปืนแกว่ง จึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การให้ทิปได้ในเวลาเดียวกันไดรฟ์แกว่งนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมากกว่าเมื่อเทียบกับผลิตภัณฑ์แกว่งแบบดั้งเดิม
ผลิตภัณฑ์มีการใช้งานที่หลากหลายและสามารถใช้กันอย่างแพร่หลายในรถบรรทุกพื้นเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนติดรถบรรทุก เครื่องจักรทำเหมือง ยานพาหนะทางอากาศ อุปกรณ์เรดาร์ ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์สำหรับหน่วยลาดตระเวนดวงอาทิตย์ เครื่องจักรก่อสร้าง และใหม่ สนามพลังงานโดยปกติเมื่อติดตั้งไดรฟ์แบบโรตารี่บนเครื่องยนต์หลัก ฟันเฟืองแบบเฟืองตัวหนอนและตัวหนอนจะมีอิทธิพลอย่างมากต่อประสิทธิภาพของเครื่องยนต์หลัก
เพื่อให้มั่นใจในความยืดหยุ่นในการใช้งานและความราบรื่นของไดรฟ์แกว่ง มีข้อกำหนดบางประการสำหรับฟันเฟืองของเฟืองตัวหนอนและตัวหนอนของตัวขับแกว่งอย่างไรก็ตาม การมีอยู่ของฟันเฟืองในเกียร์หนอนหมายความว่าเมื่อทิศทางการหมุนเปลี่ยนไป จะไม่มีการส่งสัญญาณในระยะทางที่แน่นอน ซึ่งส่งผลต่อความแม่นยำในการส่งของอุปกรณ์ขับเคลื่อนแบบโรตารี่ไดรฟ์แกว่งมักใช้ในสถานการณ์การทำงานที่ความเร็วต่ำและงานหนัก
ด้วยการใช้งานอย่างต่อเนื่อง การสึกหรอของเฟืองตัวหนอนและตัวหนอนทำให้เกิดฟันเฟืองเพิ่มขึ้น และฟันเฟืองที่เพิ่มขึ้นไม่สามารถปรับเปลี่ยนเพื่อชดเชยได้ ส่งผลให้มีการกระทบกระเทือนตาข่ายเพิ่มขึ้นอย่างต่อเนื่องสภาพการทำงานของไดรฟ์แกว่งลดลงอย่างรวดเร็ว ซึ่งทำให้อายุการทำงานของไดรฟ์แกว่งสั้นลงอย่างมาก และเพิ่มต้นทุนการใช้งาน
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
คุณสมบัติ
1. อัตราทดเกียร์
การหมุนของตัวขับวงแหวนหมุนจะลดความเร็วของชิ้นส่วนขับเคลื่อนและยังเพิ่มแรงบิดและเพิ่มตามสัดส่วนเมื่อความเร็วลดลง อัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเกลียวบนตัวหนอนกับจำนวนฟัน ในล้อหนอนหรือเกียร์
2. หนอนนาฬิกาทราย
ไดรฟ์แกว่งของเราใช้เทคโนโลยีตัวหนอนนาฬิกาทราย ซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้าเกียร์ได้มากขึ้นการมีส่วนร่วมของฟันที่เพิ่มขึ้นส่งผลให้มีความแข็งแรง ประสิทธิภาพ และความทนทานมากขึ้น
3. ฟังก์ชัน
ไดรฟ์แกว่งทำงานด้วยเทคโนโลยีหนอนมาตรฐาน ซึ่งตัวหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับสำหรับเกียร์ โดยทั่วไป เพลาจะขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้าและเป็นการล็อคตัวเอง
แอปพลิเคชั่น
1. ฟิลด์การผลิตไฟฟ้าโซลาร์เซลล์ การผลิตไฟฟ้าโซลาร์เซลล์เป็นฟิลด์การใช้งานที่สำคัญของไดรฟ์แบบหมุนการใช้โมดูลโซลาร์เซลล์แสงอาทิตย์กับไดรฟ์แบบโรตารี่เป็นส่วนประกอบที่หมุนได้จะสามารถปรับมุมการหมุนและมุมยกของโฮสต์ได้อย่างแม่นยำตามตำแหน่งต่างๆ ของดวงอาทิตย์ในระหว่างวันแผงอยู่ในมุมรับที่เหมาะสม
2. สาขาการผลิตพลังงานลม เช่นเดียวกับการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ ไดรฟ์แบบหมุนสามารถนำไปใช้กับส่วนหันเหของกังหันลมเพื่อให้กลไกการหมุน 360 องศาในแนวนอนปรับมุมรับได้ดีขึ้น
