รายละเอียดสินค้า:
|
| แบบอย่าง: | VE9 | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | กระปุกเกียร์ดาวเคราะห์ | ใบรับรอง: | ISO9001, CE |
| สี: | ตามที่ขอ | ฟันเฟือง: | ≤0.1° |
| เน้น: | 130 KN Slewing Bearing Drive,กระปุกเกียร์ดาวเคราะห์ Slewing Bearing Drive,130 KN Enclosed Slewing Drive |
||

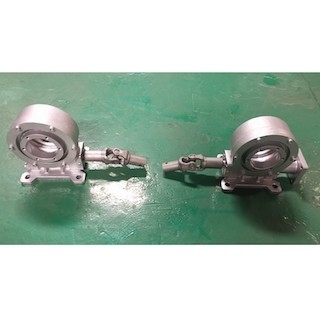

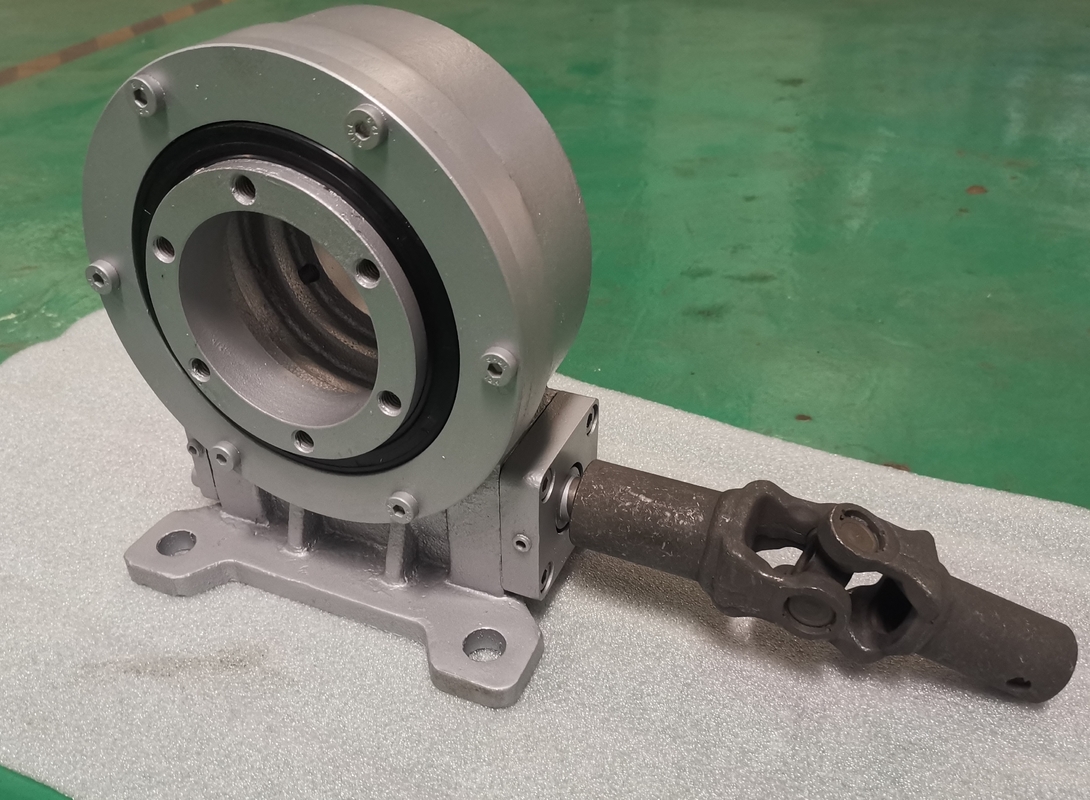

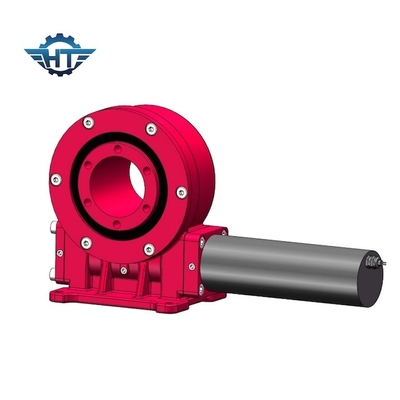

61/1 Ratio Vertical Worm Gear Slewing Bearing พร้อมบ้านล้อมรอบสำหรับ Solar Tracker s
หนอนเกียร์ Slew Drive
ไดรฟ์แกว่งมีเฟืองเรเดียลที่ขับเคลื่อนโดยตัวหนอนฟันของเฟืองตรงกับร่องในตัวหนอนและเมื่อตัวหนอนหมุน เฟืองก็หมุนด้วยลักษณะทั่วไปของไดรฟ์แกว่งแบบต่างๆ อาจรวมถึงหนอนรูปนาฬิกาทราย ซึ่งมักจะถือว่ามีประสิทธิภาพมากกว่าเพราะสามารถเข้ายึดฟันหลายซี่บนเฟืองได้ในคราวเดียวคุณสมบัติอื่นๆ อาจรวมถึงโครงป้องกันเพื่อให้กลไกสะอาด ไดรฟ์แกว่งของเราคือ IP66มอเตอร์หรือส่วนประกอบขับเคลื่อน เช่น การหมุนของกังหันลม อาจเปลี่ยนการออกแบบเฉพาะของไดรฟ์แกว่ง
โดยทั่วไป จุดประสงค์ของไดรฟ์แกว่งที่แตกต่างกันคือการเปลี่ยนการเคลื่อนที่ในแนวแกนเป็นการเคลื่อนที่ในแนวรัศมีความเร็วและกำลังของแรงในแนวแกนจะถูกแปลงเป็นแรงรุนแรงที่เฉพาะเจาะจง ทั้งนี้ขึ้นอยู่กับจำนวนเกลียวบนตัวหนอนและจำนวนฟันบนเฟืองไดรฟ์แกว่งอาจมีประโยชน์สำหรับการขยายแรงบิดที่หมุนกลไกทั้งนี้ขึ้นอยู่กับการใช้งาน
พารามิเตอร์ทางเทคนิคของ VE9 Slewing Drives
| แบบอย่าง: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 4300 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 16 K Nm | ถือแรงบิด | 27.2 K Nm |
| คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
| การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
โฮลดิ้ง แรงบิด (Nm) |
เอียง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ | IP | WorkingTep.(℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 251 |
การบรรจุและการจัดส่ง
แน่นในกล่องไม้อัด นั่งบนพาเลทไม้อัดในกล่องไม้อัด
ปรับตามความต้องการของคุณ
เวลาจัดส่ง: โดยทั่วไป 5-10 วันหากสินค้าอยู่ในสต็อก20-45 วันถ้าสินค้าไม่มีในสต็อกมันเป็นไปตามปริมาณ
บรรจุภัณฑ์: บรรจุภัณฑ์ส่งออกทั่วไปหรือบรรจุภัณฑ์ที่กำหนดเองตามคำขอของคุณ
