รายละเอียดสินค้า:
|
| พิมพ์: | กระปุกเกียร์แกว่ง | วิธีการจัดส่ง: | โดยรถไฟ, ทะเล, อากาศ, ด่วน |
|---|---|---|---|
| เวลานำ: | 3~45 วัน | ขนาด: | 1 นิ้วถึง 25 นิ้ว |
| แกว่งมอเตอร์: | ไฟฟ้ากระแสสลับ, กระแสตรง, ไฮดรอลิค | ระบายสี: | ขึ้นอยู่กับการ์ดสี Ral |
| ประเภทของฟัน: | ฟันกราม | แอปพลิเคชัน: | สถานีไฟฟ้า CSP Tower |
| เน้น: | ไดรฟ์แกว่งแกนเดี่ยวขนาด 6 นิ้ว,ไดรฟ์แกว่งแกนเดี่ยว CSP,กระปุกเกียร์แบบหมุน CSP |
||

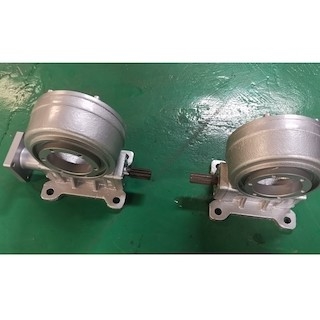

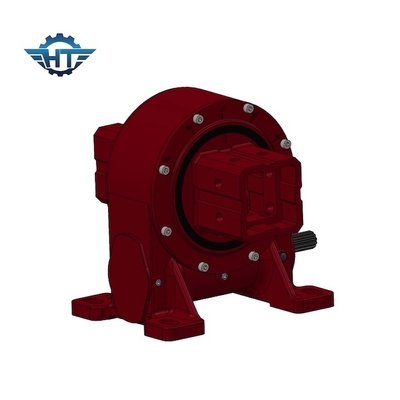

VE6 Single Axis Slew Drive, IP66 ล้อมรอบไดรฟ์ Slew ขนาดเล็กสำหรับสถานีไฟฟ้า CSP
คำอธิบายไดรฟ์แกว่งแกนเดี่ยว
ไดรฟ์แกว่งแกนเดียวเป็นผลิตภัณฑ์ทางกลที่มีโครงสร้างแบบบูรณาการประกอบด้วยวงแหวนแกว่ง เกียร์ ตัวเรือน และมอเตอร์ (มอเตอร์ไฟฟ้า มอเตอร์ไฮดรอลิก มอเตอร์สเต็ป มอเตอร์เซอร์โว) ซึ่งใช้ทนต่อแรงในแนวแกน แนวรัศมี และโมเมนต์ .เรายังได้พัฒนาไดรฟ์ฟันเฟืองแบบแกว่งสูงโดยเฉพาะสำหรับการใช้งานที่ต้องการความแม่นยำสูง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
บริการที่กำหนดเอง
1. อัตราทดเกียร์ 31:1 ถึง 150:1
2. การติดตั้งแนวนอน การติดตั้งแนวตั้ง หรือการติดตั้งหลายแกนรวมกัน
3. หนอนตัวเดียวหรือหนอนตัวคู่
4. มอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ตัวเรือนปิดผนึก
6. สามารถปรับแต่งการออกแบบตามความต้องการใช้งาน
