| ชื่อแบรนด์: | HT |
| หมายเลขรุ่น: | VE10 |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 145~226 USD/PC |
| เวลาการส่งมอบ: | 15~30 วัน |

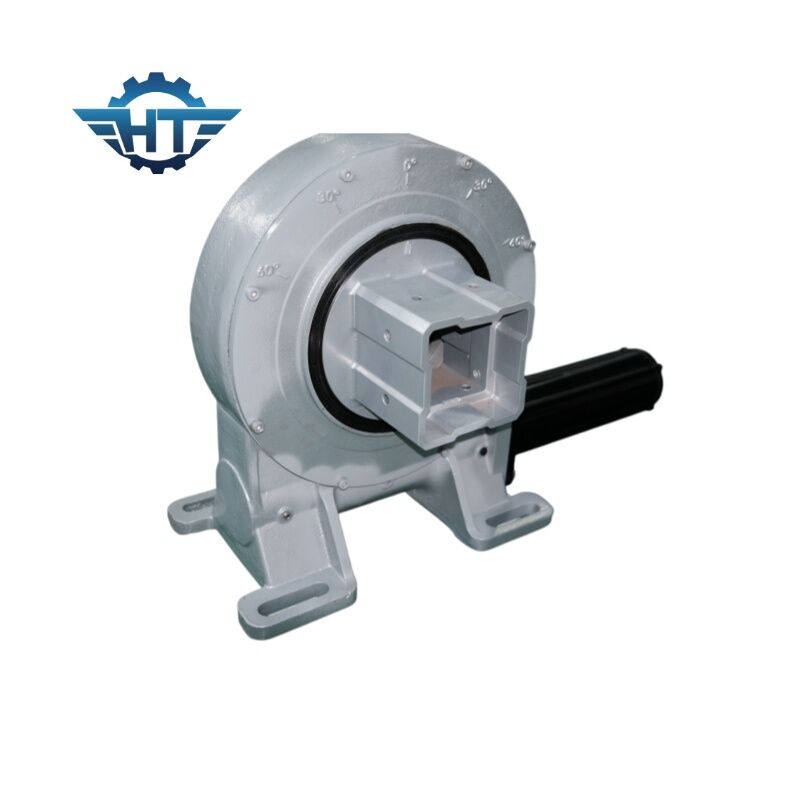

VE10 เครื่องขับเคลื่อนหมุนปิดแบบมีแรงตอบโต้เล็ก สําหรับระบบติดตามแกนเดียวแนวราบ
หนอนเกียร์สวิวิงดริเวอร์ Description
สลิวไดรฟ์ (Slew Drive) หรือที่เรียกกันทั่วไปว่า หนอนไดรฟ์ (worm drive) เป็นระบบที่สมบูรณ์แบบ พร้อมติดตั้ง ซึ่งประกอบด้วยเกียร์, หนอน, ฐาน, แผ่นบนและบ้านที่ปิดโดยสิ้นเชิงสามารถปรับแต่งได้ด้วยมอเตอร์ไฮดรอลิก หรือ 12V/24V/48Vเป็นส่วนประกอบสําคัญของระบบการติดตาม เครื่องลดการหมุนเรียกว่า "หัวใจ" ของระบบการติดตามและผลการผลิตของผลิตภัณฑ์นั้น มีผลต่อความแม่นยําของระบบติดตามโดยตรง.
ปริมาตรการทํางานแบบ VE
| ปริมาตรการทํางานแบบ VE | ||||||||||||
| รุ่น | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการยึด (kN.m) | ทอร์คการเลื่อน (kN.m) | หนุนแกน (kN) | อุตสาหะ | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP | Tep การทํางาน ((°C) | การล็อคตัวเอง | น้ําหนัก ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 12 กิโลกรัม |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 18 กิโลกรัม |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 32 กิโลกรัม |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 28 กิโลกรัม |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 52 กิโลกรัม |
| 12 นิ้ว | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 65 กิโลกรัม |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 88 กิโลกรัม |
| 17 นิ้ว | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 135 กิโลกรัม |
| 21 นิ้ว | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 192 กิโลกรัม |
| 25 นิ้ว | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 251 kg |
ลักษณะ
ความแม่นยําที่น่าเชื่อถือกับหนอนรอบ toroidal, ยังมีหลายลักษณะและข้อดี
ออกแบบสําหรับเครื่องติดตามแสงอาทิตย์แบบแกนเดียว และการใช้งานที่ต้องการผลิตแกนแนวราบ
การใช้หลักการของหมุนหมุน
การหมุน ± 60°
ชุดเกียร์ล็อคตัวเอง
ทอร์คการเข้า ทอร์คการออก และการติดตั้งสามารถปรับแต่งได้
ตัวเลือกเครื่องยนต์
การใช้งาน
เครื่องยนต์หนอนและเครื่องขับหนอนมีลักษณะของล็อคตัวเองกลับ ซึ่งสามารถทําความเข้าใจล็อคตัวเองกลับ คือเพียงหนอนเท่านั้นที่สามารถขับเคลื่อนเครื่องยนต์หนอนแต่เวิร์มไม่สามารถขับเคลื่อนโดยเกียร์เวิร์มที่จะเคลื่อนเมื่อมุมนําของเวิร์มน้อยกว่ามุมการคดกันที่เทียบเท่าระหว่างฟันเกียร์เมชิง, กลไกมีคุณสมบัติการล็อคตัวเองและสามารถบรรลุการล็อคตัวเองกลับเพียงหนอนเท่านั้นที่ขับรถได้เช่นกลไกหนอนล็อคตัวเองที่ใช้ในเครื่องจักรหนักของมัน การล็อคตัวเองกลับของมันสามารถมีบทบาทในการป้องกันความปลอดภัยคุณสมบัตินี้ทําให้อุปกรณ์การขับเคลื่อนสวิงที่ใช้อย่างแพร่หลายในการยก, การทํางานบนอากาศและอุปกรณ์อื่น ๆ ในขณะที่ปรับปรุงสาระทางเทคโนโลยีของเครื่องยนต์หลักมันเป็นตัวประกอบที่สําคัญของการใช้งานที่ปลอดภัยในการก่อสร้างของอุปกรณ์กล.
