รายละเอียดสินค้า:
|
| พิมพ์: | เฟืองตัวหนอนแบบห่อหุ้มเดี่ยว | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแกนเดี่ยวแนวนอน | ชีวิตภาคสนาม: | 30 ปี |
| สี: | ตามที่ขอ | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| มอเตอร์ซัพพลาย: | 24V, 12V, 48V | คุณสมบัติ: | อายุการใช้งานยาวนาน ล็อคตัวเอง |
| เน้น: | ไดรฟ์แบริ่ง Slewing Anti Backlash,ไดรฟ์แบริ่ง Slewing 48V,ไดรฟ์ Solar Slew แบบป้องกันฟันเฟือง |
||

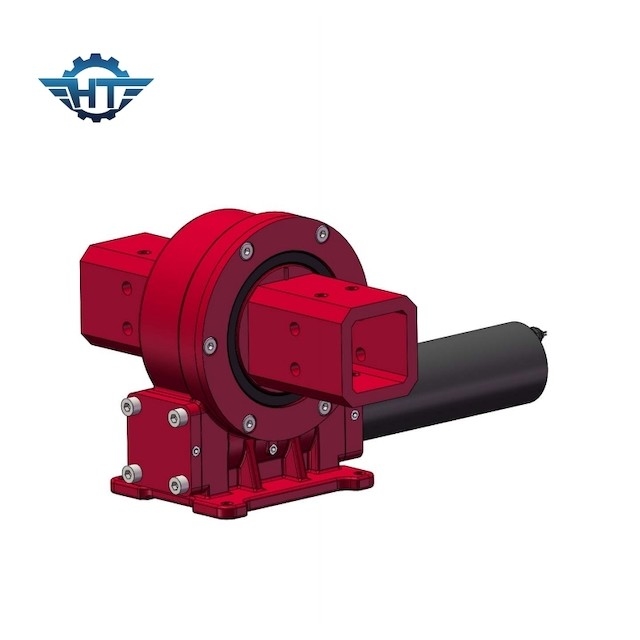

VE5 Small Backlash Enclosed Slewing Drive สำหรับระบบติดตามแกนเดี่ยวแนวนอน
Worm Gears Slewing Drive คำอธิบาย
Slew Drive หรือที่เรียกกันทั่วไปว่า Worm Drive เป็นระบบที่สมบูรณ์พร้อมติดตั้งที่ประกอบด้วยเฟือง ตัวหนอน ฐาน เพลทด้านบน และตัวเครื่องที่ปิดสนิทสามารถปรับแต่งด้วยมอเตอร์ไฟฟ้าแบบไฮดรอลิกหรือ 12V / 24V / 48V กระปุกเกียร์ของดาวเคราะห์ในฐานะองค์ประกอบหลักของระบบติดตาม ตัวลดแรงเหวี่ยงเรียกว่า "หัวใจ" ของระบบติดตาม และประสิทธิภาพของผลิตภัณฑ์ส่งผลโดยตรงต่อความแม่นยำของระบบติดตาม
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
ความแม่นยำที่เชื่อถือได้ด้วยเวิร์มห่อหุ้ม toroidal คุณสมบัติและข้อดีมากมาย
ออกแบบมาสำหรับเครื่องติดตามแสงอาทิตย์แบบแกนเดียวและการใช้งานที่ต้องการเอาต์พุตแกนแนวนอน
ใช้หลักการสวิงแบริ่ง
±60° การหมุน
ชุดเกียร์ล็อคตัวเอง
แรงบิดอินพุต แรงบิดเอาต์พุต และการติดตั้งสามารถปรับแต่งได้
มอเตอร์ตัวเลือก
แอปพลิเคชั่น
เฟืองตัวหนอนและตัวขับตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับเฟืองตัวหนอนได้ แต่ตัวหนอนไม่สามารถขับเคลื่อนด้วยเฟืองตัวหนอนให้เคลื่อนที่ได้เมื่อมุมนำของตัวหนอนน้อยกว่ามุมเสียดทานที่เท่ากันระหว่างฟันเฟืองตัวหนอนกลไกนี้มีคุณสมบัติล็อคตัวเองและสามารถล็อคตัวเองแบบย้อนกลับได้นั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับล้อตัวหนอนได้ แต่ตัวหนอน ไม่สามารถขับเคลื่อนด้วยล้อหนอนได้เช่นกลไกหนอนล็อคตัวเองที่ใช้ในเครื่องจักรกลหนัก การล็อคตัวเองแบบย้อนกลับสามารถมีบทบาทในการป้องกันความปลอดภัยคุณลักษณะนี้ทำให้อุปกรณ์ขับเคลื่อนแกว่งใช้กันอย่างแพร่หลายในการยก งานทางอากาศ และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วยเป็นศูนย์รวมที่สำคัญของการประยุกต์ใช้การก่อสร้างที่ปลอดภัยของอุปกรณ์ทางกล
