รายละเอียดสินค้า:
|
| แบบอย่าง: | 9" | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | สวมเกียร์ |
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | วัสดุ: | เหล็กหล่อ |
| เน้น: | ไดรฟ์แกว่งเฟืองตัวหนอน 9 นิ้ว,ไดรฟ์เหวี่ยงเฟืองตัวหนอนฟันเฟืองเป็นศูนย์,ไดรฟ์วงแหวนแกว่งฟันเฟืองเป็นศูนย์ |
||

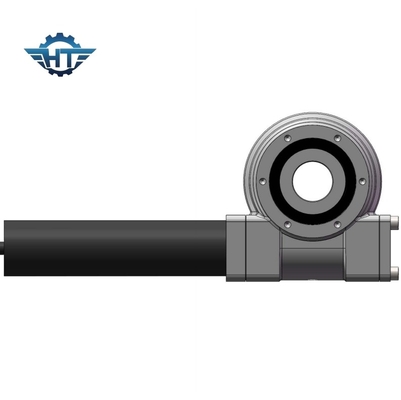

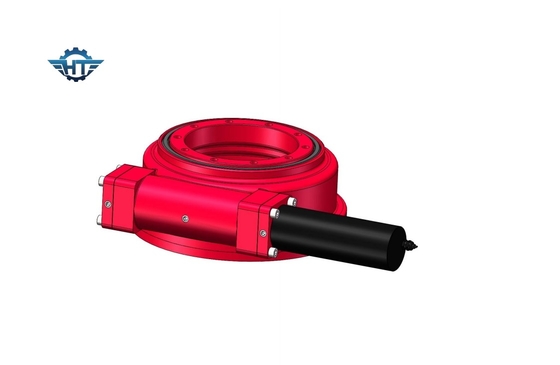

Zero Backlash Worm Gear ไดรฟ์แกว่งพลังงานแสงอาทิตย์ 9 นิ้วพร้อมตัวเข้ารหัสสำหรับพลังงานแสงอาทิตย์
Worm Gear Slewing Dive คำอธิบาย
Slewing Drive เฟืองตัวหนอนคืออะไร?
ไดรฟ์แกว่งเฟืองตัวหนอน (หรือเรียกสั้น ๆ ว่าเฟืองตัวหนอน) เป็นระบบพร้อมติดตั้งที่ครบถ้วนสมบูรณ์ ซึ่งประกอบด้วยตัวหนอนแบบซองคู่ เฟือง และตัวเรือนที่ปิดสนิทสามารถปรับแต่งได้ด้วยกระปุกเกียร์ดาวเคราะห์แบบไฮดรอลิกหรือไฟฟ้าที่มีเกรด IP 66 ซึ่งสามารถใช้ในงานกลางแจ้งได้มีคุณสมบัติป้องกันการกัดกร่อน รับน้ำหนักบรรทุกสูง และมีความแม่นยำสูง
การแกว่งเฟืองตัวหนอนถูกนำมาใช้กันอย่างแพร่หลายในชิ้นส่วนที่ค่อนข้างหมุนของเครื่องจักรและสนามพลังงานแสงอาทิตย์ เช่น ระบบติดตามแสงอาทิตย์ แชสซีแบบหมุนของเครื่องจักรทำงานทางอากาศ เครนรถบรรทุก สว่านหิน เครื่องเจาะ เครื่องจับไม้ เครื่องขึ้นรูปรหัส
คุณสมบัติที่สำคัญ
1. มุมและระยะการหมุนไม่จำกัด
2. ให้การส่งกำลังและแรงบิดสูงอย่างมีประสิทธิภาพมากที่สุด
3. ตัวเรือนที่ปิดสนิทและปิดสนิททนทานต่อสภาพแวดล้อมที่รุนแรงและเพิ่มความปลอดภัย
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
ข้อดี
ไดรฟ์สวิงที่มีเพลาตัวหนอนนาฬิกาทรายช่วยให้ฟันสัมผัสมากขึ้นและแรงบิดสูงขึ้น
เกียร์และการแข่งขันแข็งแกร่งขึ้นเพื่ออายุยืนยาว
ประสิทธิภาพของผลิตภัณฑ์ได้รับการทดสอบและมั่นใจในคุณภาพของผลิตภัณฑ์
ประเภท: SE, ZE

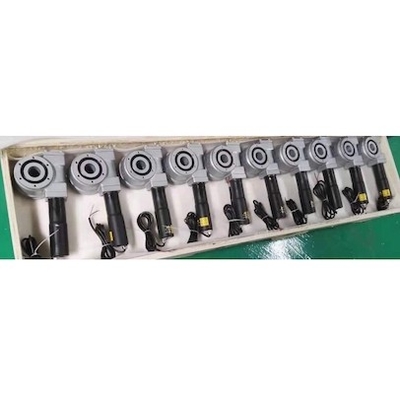

บรรจุุภัณฑ์
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม ;ถุงพลาสติกสูญญากาศ
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้ ;พาเลทไม้
ผู้ติดต่อ: Mr. Tommy Zhang
โทร: +86-18961639799
