รายละเอียดสินค้า:
|
| พิมพ์: | SE7 Slewing Drives | วัสดุ: | 42CrMo, 50Mn |
|---|---|---|---|
| การรับประกัน: | 3~5 ปี | ประเภทซีล: | NBR+พีวีซี |
| แอปพลิเคชั่น: | เครื่องติดตามพลังงานแสงอาทิตย์ | สี: | ความต้องการของลูกค้า |
| เครื่องยนต์: | ไฟฟ้ากระแสสลับ, กระแสตรง, ไฮดรอลิค | ไซต์การติดตั้ง: | ทุ่งโล่ง |
| เน้น: | ไดรฟ์ slew ขนาดเล็กกะทัดรัด,ไดรฟ์เหวี่ยงความเร็วต่ำสำหรับตัวติดตามแสงอาทิตย์,ไดรฟ์วงแหวนแกว่งขนาดเล็ก |
||

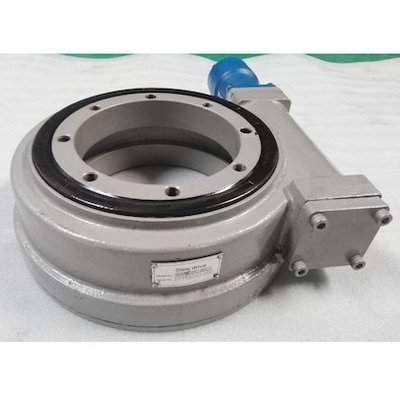

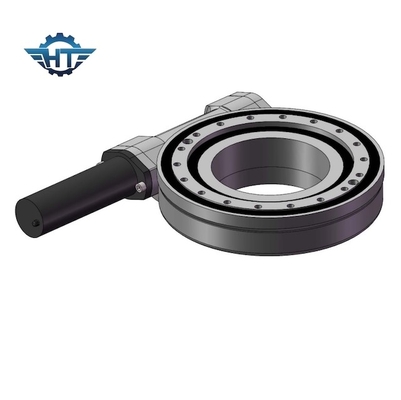

ตัวติดตามพลังงานแสงอาทิตย์ขนาดกะทัดรัด 7 นิ้ว Slewing Drive พร้อมความเร็วต่ำและการสัมผัสหลายฟัน
Compact Solar Tracker Slewing Drive คำอธิบาย
ไดรฟ์แบบหมุนเป็นกลไกการส่งกำลังแบบลดความเร็วแบบโรตารี่เต็มรูปแบบ ซึ่งรวมเอาแหล่งพลังงานในการขับขี่ไว้ด้วยใช้แบริ่งแกว่งเป็นตัวกระตุ้นเกียร์และกลไกการยึด โดยยึดส่วนแอ็คทีฟ แหล่งขับเคลื่อน และเปลือกเข้ากับวงแหวนเดียวในวงแหวนด้านในและด้านนอกของแบริ่งสวิง ขณะที่วงแหวนอีกตัวเป็นทั้งตัวกระตุ้นระบบส่งกำลังและ ฐานเชื่อมต่อของชิ้นส่วนที่ขับเคลื่อนด้วยด้วยวิธีนี้ โดยใช้คุณลักษณะของตลับลูกปืนแกว่งเป็นตัวเชื่อมต่อแบบหมุนทั้งหมดเพื่อกำหนดค่ากำลังของไดรฟ์และชิ้นส่วนไดรฟ์หลักอย่างมีประสิทธิภาพ ทำให้เป็นชุดของฟังก์ชันการหมุน การชะลอตัว และการขับเคลื่อน และในขณะเดียวกันด้วยโครงสร้างที่เรียบง่ายทั่วไป ประเภทของกลไกการชะลอตัวของการผลิตและบำรุงรักษาง่าย
เนื่องจากการผสานรวมของไดรฟ์ slew ในระดับสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและผลิตอุปกรณ์เสริมแต่ละชิ้นของไดรฟ์ slew ทีละชิ้น และยังช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์อีกด้วย ซึ่งจะช่วยปรับปรุงอย่างมาก ผลิตภาพแรงงานเมื่อเทียบกับเกียร์ธรรมดา เฟืองตัวหนอนสามารถได้รับอัตราส่วนการชะลอตัวที่ค่อนข้างใหญ่ ในบางกรณี การกำจัดส่วนประกอบลด เพื่อลดต้นทุนการจัดซื้อสำหรับลูกค้า และยังช่วยลดอัตราการสร้างข้อบกพร่องของไดรฟ์ฆ่า
มอเตอร์กระแสตรงไร้แปรงถ่าน
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
ถาม-ตอบ
1. ฉันจะเลือกได้อย่างไร?
โปรดระบุขนาดเส้นผ่านศูนย์กลางล้อ ความกว้าง แรงดัน กำลัง และความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและการตลาดล่วงหน้าได้หรือไม่?
แน่นอน ยินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคือเท่าไร?
ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
พิจารณาปริมาณตัวอย่างไม่ใหญ่ เราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?10 ชุดหลังจากยืนยันตัวอย่างแล้ว
6. เวลาในการจัดส่งของคุณคือเท่าไร?
สำหรับตัวอย่างมาตรฐาน: ภายใน 7 วัน;สำหรับใบสั่งผลิตตามแบทช์: ภายใน 25 วัน
