รายละเอียดสินค้า:
|
| พิมพ์: | SE1 ไดรฟ์แกว่ง | วัสดุ: | 42CrMo, 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| แอปพลิเคชัน: | เครื่องจักรอุตสาหกรรม | สี: | ความต้องการของลูกค้า |
| โครงสร้าง: | แกนเดี่ยวแบบปิด | การป้องกัน: | IP66 |
| เน้น: | เกียร์หนอน 1 นิ้ว,ไดรฟ์ติดตามแสงอาทิตย์เครื่องจักรอุตสาหกรรม,ไดรฟ์ฆ่าพลังงานแสงอาทิตย์ 1 นิ้ว |
||

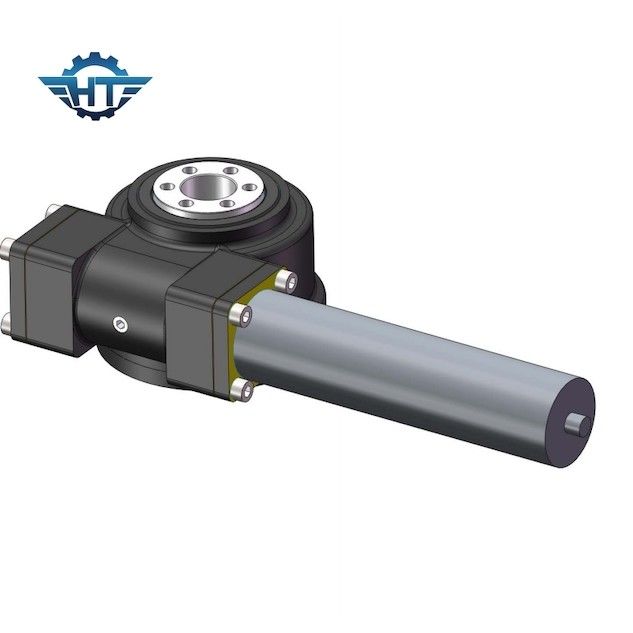

ไดรฟ์หนอน 1 นิ้วไดรฟ์แกว่งขนาดเล็กสำหรับพลังงานแสงอาทิตย์และเครื่องจักรอุตสาหกรรม
Worm Drive Small Slewing Drives คำอธิบาย
การใช้งานทั่วไปโดยทั่วไปคือเครื่องจักรทางวิศวกรรมและการก่อสร้างมันยังสามารถนำมาใช้ในพลังงานแสงอาทิตย์ ลม และเครื่องจักรติดตามอัตโนมัติที่หลากหลายซึ่งต้องใช้งานระยะยาวเนื่องจากโครงสร้างที่กะทัดรัด โซ่ส่งสั้น ไดรฟ์แบบหมุนจึงง่ายต่อการบรรลุความแม่นยำสูงและการควบคุมแบบดิจิตอลที่ง่ายขึ้น ดังนั้นจึงมีการใช้งานมากมายในด้านหุ่นยนต์อุตสาหกรรมไดรฟ์เลื่อนนั้นใช้งานง่าย ติดตั้งและประหยัดพื้นที่ได้ง่ายเมื่อเลือกไดรฟ์ฆ่าที่เหมาะสม อันดับแรกให้พิจารณาว่าตลับลูกปืนแนวรัศมีแกน แรงบิดพลิกคว่ำ และพารามิเตอร์อื่นๆ พอใจกับการใช้งานหรือไม่ ประการที่สอง ความเร็วเอาต์พุตสุดท้ายของไดรฟ์ฆ่าต้องไม่เกิน 3 รอบต่อนาที เพื่อให้แน่ใจว่าอายุการใช้งานปกติของ ผลิตภัณฑ์.
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
วิธีการติดตั้ง
การติดตั้งแนวนอน
แนะนำให้ติดตั้งไดรฟ์หมุนกลับด้านบนแกนแอซิมัทสำหรับการใช้งานพลังงานแสงอาทิตย์เพื่อให้การป้องกันที่ดีขึ้นและเพิ่มการป้องกันให้กับแกนยกระดับสำหรับการใช้งานอื่นๆ การวางแนวการติดตั้งควรขึ้นอยู่กับการประเมินระดับการป้องกันและควรให้การป้องกันที่ดีกว่า
การติดตั้งแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งในการใช้งานพลังงานแสงอาทิตย์โดยอ้างอิงจากภาพวาดที่แนบมาเพื่อการป้องกันที่ดียิ่งขึ้นสำหรับการใช้งานอื่นๆ การวางแนวการติดตั้งควรขึ้นอยู่กับการประเมินระดับการป้องกันและควรให้การป้องกันที่ดีกว่า
