รายละเอียดสินค้า:
|
| พาวเวอร์ซัพพลาย: | มอเตอร์ DC 24V | แบบอย่าง: | SE7 |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | การก่อสร้าง: | ที่อยู่อาศัยล้อมรอบ |
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | อัตราส่วน: | 57:1 |
| IP เกรด: | IP66 | การรับประกัน: | 5 ปี |
| เน้น: | เกียร์หนอนพลังงานแสงอาทิตย์,เกียร์หนอนเกียร์ SE7,SE7 ไดรฟ์แบริ่งแกว่ง |
||

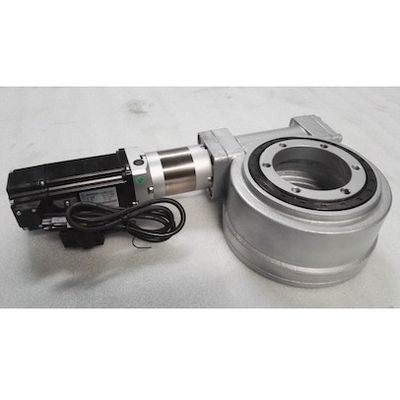

เฟืองตัวหนอน 7 นิ้ว ไดรฟ์ Slew ขนาดเล็ก อัตราส่วนการส่งขนาดใหญ่สำหรับพลังงานแสงอาทิตย์
Worm Gear Small Slew Drives คำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนหรือที่เรียกว่าตัวลดการหมุนโดยทั่วไปประกอบด้วยตัวหนอน ตลับลูกปืนแกว่ง ตัวเรือน อะแดปเตอร์มอเตอร์ ฝาปิดท้าย และส่วนประกอบอื่นๆด้วยการนำตลับลูกปืนแกว่งเป็นส่วนประกอบหลัก การขับเคลื่อนการแกว่งจึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การเอียงได้พร้อมกันเมื่อเปรียบเทียบกับไดรฟ์แกว่งรุ่น SE ซีรีย์ WEA มีข้อดีของประสิทธิภาพการป้องกันที่ดีกว่า แรงบิดในการส่งที่ดี ทนต่อแรงกระแทกได้ดีกว่า และอายุการใช้งานยาวนาน
ไดรฟ์แกว่งเฟืองตัวหนอนถูกนำมาใช้กันอย่างแพร่หลายในชิ้นส่วนที่ค่อนข้างหมุนของเครื่องจักร เช่น เครื่องจักรทำงานทางอากาศ รถบรรทุกติดเครน สว่านหิน เครื่องเจาะคว้านเครื่องไม้ เครื่องขึ้นรูปรหัส และสนามพลังงานแสงอาทิตย์ เช่น ระบบติดตามพลังงานแสงอาทิตย์, CSP, CPV
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งสามารถทนต่อโหลดในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้มากขึ้นเครื่องเล่นแผ่นเสียงหรือเฟรมถูกขับเคลื่อนโดยไดรฟ์แกว่งเพื่อหมุนในแนวราบและระดับความสูง
สำหรับพลังงานแสงอาทิตย์: ออกแบบในระบบติดตามแสงอาทิตย์เพื่อเพิ่มประสิทธิภาพในการผลิตไฟฟ้า
ใช้ในอุตสาหกรรม: ส่วนใหญ่ใช้เพื่อขับเคลื่อนวัตถุสองชิ้นที่หมุนสัมพันธ์กันที่ 360°
