รายละเอียดสินค้า:
|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน (แผ่นดินใหญ่) | พิมพ์: | VE9 แกว่งไดรฟ์ |
|---|---|---|---|
| วัสดุ: | 42CrMo หรือ 50Mn | การรับประกัน: | 5~10 ปี |
| ระบายสี: | ตามที่ขอ | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว |
| ที่อยู่อาศัยล้อมรอบ: | ใช่ | ระดับการป้องกัน: | IP66 |
| เน้น: | IP66 Worm Gear Transmission,เกียร์หนอนแกนแนวนอน,ตัวติดตามแสงอาทิตย์ 42CrMo Slew drive |
||

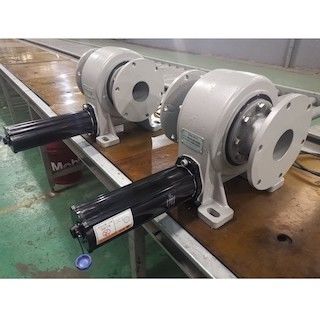

9 นิ้ว IP66 Worm Gear Slew Drive สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
ไดรฟ์แกว่งแรงบิดสูง Description
ไดรฟ์ลิวแรงบิดสูง ด้วยความเร็วต่ำ เป็นชนิดของแหล่งพลังงานไดรฟ์แบบบูรณาการของกลไกการส่งผ่านการชะลอตัวแบบโรตารี่อย่างเต็มที่ มันใช้แบริ่งแกว่งเป็นตัวกระตุ้นเกียร์และสิ่งที่แนบมาของกลไก โดยแนบส่วนที่ใช้งานอยู่ แหล่งขับเคลื่อน และเปลือก หนึ่งวงแหวนในวงแหวนด้านในและด้านนอกของลูกปืนแกว่ง ในขณะที่อีกวงแหวนหนึ่งเป็นทั้งตัวกระตุ้นระบบส่งกำลังและฐานเชื่อมต่อของชิ้นส่วนที่ขับเคลื่อนด้วยด้วยวิธีนี้ โดยใช้คุณลักษณะของตลับลูกปืนแกว่งเป็นตัวเชื่อมต่อแบบหมุนทั้งหมดเพื่อกำหนดค่ากำลังของไดรฟ์และชิ้นส่วนไดรฟ์หลักอย่างมีประสิทธิภาพ ทำให้เป็นชุดของฟังก์ชันการหมุน การชะลอตัว และการขับเคลื่อน และในขณะเดียวกันด้วยโครงสร้างที่เรียบง่ายทั่วไป ประเภทของกลไกการชะลอตัวของการผลิตและบำรุงรักษาง่าย
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ถาม-ตอบ
เหตุใดจึงต้องใช้ระบบติดตามการแกว่งของไดรฟ์
หลักการออกแบบระบบสนับสนุนการติดตามด้วยไฟฟ้าโซลาร์เซลล์นั้นไม่ซับซ้อนเนื่องจากมุมการฉายรังสีของดวงอาทิตย์เปลี่ยนแปลงตลอดเวลา แผงโซลาร์เซลล์แบบตายตัวแบบเดิมจะไม่ "ตาย" อีกต่อไปหลังจากใช้เทคโนโลยีการติดตามแต่มันสามารถไล่ตามดวงอาทิตย์ได้เหมือนดอกทานตะวัน โดยเพิ่มปริมาณรังสีดวงอาทิตย์ที่ได้รับ ซึ่งจะเป็นการเพิ่มกำลังไฟฟ้าโดยรวมของโรงไฟฟ้ามีการประมาณการอย่างระมัดระวังว่าเทคโนโลยีการติดตามสามารถเพิ่มการผลิตไฟฟ้าของโรงไฟฟ้าพลังงานแสงอาทิตย์ได้ 20% ถึง 30%แผงเซลล์แสงอาทิตย์แบบตายตัวแบบดั้งเดิมมีประสิทธิภาพในการผลิตไฟฟ้าต่ำที่สุด และแผงเซลล์แสงอาทิตย์แบบแกนเดี่ยวและแบบแกนคู่ และระบบเสริมค่อนข้างสูงโรงไฟฟ้าหลายแห่งสร้างขึ้นในพื้นที่ที่มีสภาพแวดล้อมที่ค่อนข้างรุนแรงลมแรง ทรายและหิมะทำให้เกิดปัญหาในการใช้งานและบำรุงรักษาโรงไฟฟ้าด้วยเทคโนโลยีการติดตาม แผงเซลล์แสงอาทิตย์สามารถปรับมุมได้ตลอดเวลา และโรงไฟฟ้าจะไม่เสี่ยงต่อสภาพอากาศเลวร้ายอีกต่อไปนอกจากนี้ ด้วยการรองรับแบบแกนเดียวและสองแกน สถานีไฟฟ้าโซลาร์เซลล์ที่มีระบบติดตามสามารถผสานรวมกับการผลิตทางการเกษตรได้อย่างใกล้ชิดยิ่งขึ้น และสามารถทำงานได้อย่างยืดหยุ่นในสภาพแวดล้อมของบ่อน้ำ ภูเขา และพื้นที่รกร้างซึ่งมีข้อได้เปรียบเหนือแบบดั้งเดิม สถานีไฟฟ้า
