รายละเอียดสินค้า:
|
| แบบอย่าง: | 6 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| คุณสมบัติของหนอน: | ซองคู่ | แอปพลิเคชัน: | ระบบติดตาม PV |
| ความแม่นยำ: | 0.15 องศา | พิมพ์: | ติดตั้งในแนวตั้ง |
| เครื่องยนต์: | มอเตอร์ไฟฟ้า | สี: | ตามที่ขอ |
| เน้น: | เกียร์หนอนแนวตั้ง 6 ",เกียร์หนอนเกียร์บ้านล้อมรอบ,บ้านปิดไดรฟ์ไฟฟ้าฆ่า |
||

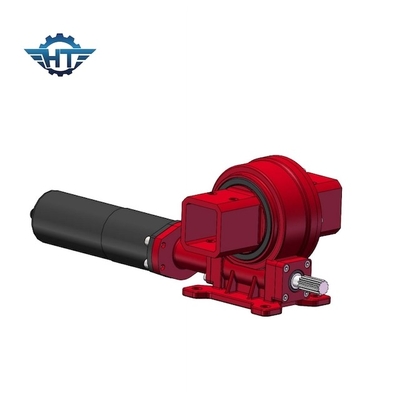

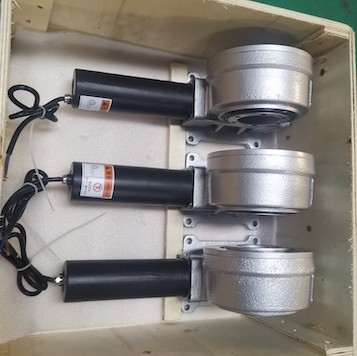

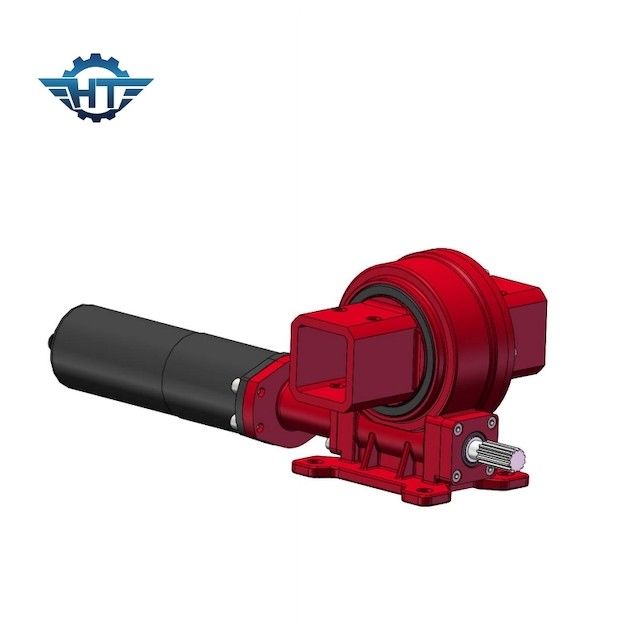

VE6 Vertical Worm Gear Transmission Slew Drive, IP66 ชนิดปิดสำหรับระบบติดตามแสงอาทิตย์
เกียร์หนอนเกียร์ Slew Drive Description
ไดรฟ์สวิง VE6 เป็นระบบส่งกำลังสูงขนาดกะทัดรัดที่ประกอบด้วยเฟืองและเพลาตัวหนอนมอเตอร์ขับเคลื่อนเพลาตัวหนอนให้เคลื่อนที่จึงขับเคลื่อนเกียร์ให้เคลื่อนที่มีรูสลักยึดบนเฟือง และวัตถุที่ต้องหมุนได้รับการแก้ไขด้วยสลักเกลียว และสามารถรับรู้การหมุนของวัตถุได้
1. โดยชุดเกียร์แบบล็อกตัวเอง ไม่จำเป็นต้องมีการเบรกในเครื่องยนต์ที่ขับขี่
2. ใช้ได้กับมอเตอร์เกียร์ดาวเคราะห์ที่ติดตั้งโดยตรง
3. ตัวขับหนอน — ความต้านทานการสึกหรอที่สูงขึ้นของตัวขับเฟืองตัวหนอนซึ่งสามารถโหลดแรงบิดเอาต์พุตที่แข็งแกร่งและแรงบิดโมเมนต์เอียงด้วยประสิทธิภาพที่ดีของความเสถียรและความน่าเชื่อถือเวิร์มไดรฟ์ยังมีให้สำหรับฟิลด์ที่แม่นยำในการติดตามที่สูงขึ้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามการแกว่งของไดรฟ์
พลังงานแสงอาทิตย์เป็นแหล่งพลังงานที่มีศักยภาพมากที่สามารถพัฒนาและใช้ประโยชน์ได้มีแสงสว่างทุกวัน มีพลังงานทุกวัน และเมื่อเปรียบเทียบกับแหล่งพลังงานอื่นๆ แล้ว ค่าใช้จ่ายและความเครียดในการขนส่งก็ขจัดออกไปได้และเมื่อเทียบกับแหล่งพลังงานอื่นๆ เช่น ไอเสียและปัญหามลภาวะต่อสิ่งแวดล้อมอื่นๆ แหล่งพลังงานนี้ไม่มีสารที่จะปล่อยออกมาในระยะหลัง และไม่ก่อให้เกิดเสียงรบกวนจากโรงงานแต่ยังมีปัญหาบางอย่างเกี่ยวกับเทคโนโลยีการควบคุมพลังงานแสงอาทิตย์ความหนาแน่นของการไหลของพลังงานของพลังงานแสงอาทิตย์มีขนาดค่อนข้างใหญ่ ดังนั้นพลังงานไฟฟ้าที่แปลงแล้วจึงค่อนข้างเล็กในกรณีที่มีแสงสว่างเพียงพอ พื้นที่ 1 ตารางเมตรสามารถผลิตไฟฟ้าได้เพียง 1 กิโลวัตต์เท่านั้นดังนั้นเมื่อต้องใช้ไฟฟ้ามากขึ้น พื้นที่ของอุปกรณ์จึงต้องเพิ่มขึ้นซึ่งจะทำให้ต้นทุนเพิ่มขึ้นบรรยากาศสามารถส่งผลต่อแสงได้มาก ดังนั้นการแปลงไฟฟ้าจึงทำได้ยากขึ้นเพื่อปรับปรุงปัญหาเหล่านี้ ระบบควบคุมการติดตามสามารถคำนวณมุมราบของดวงอาทิตย์ เพื่อให้แผงโซลาร์เซลล์ตั้งฉากกับรังสีของดวงอาทิตย์และเพิ่มอัตราการแปลง
