รายละเอียดสินค้า:
|
| แบบอย่าง: | 5 นิ้ว | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | รุ่น SE |
| แอปพลิเคชัน: | ตัวติดตามเดี่ยวเฉียง | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | มอเตอร์เกียร์ 24V, 12V |
| เน้น: | ระบบติดตามแบบเฉียง ไดรฟ์ฆ่าหนอน ไดรฟ์ฆ่าหนอน 800 Nm SE5,800 Nm ไดรฟ์หนอนไฮดรอลิก,800 Nm hydraulic worm drive |
||

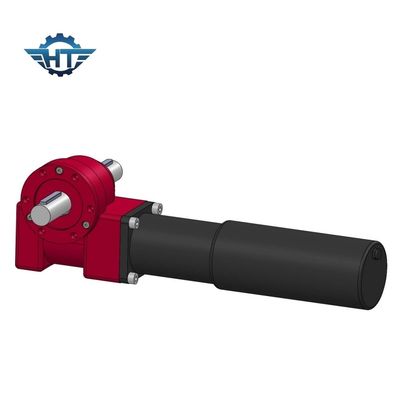

SE 5 นิ้วแนวนอน Slew แบริ่งกระปุกเกียร์สำหรับระบบติดตามแกนเดี่ยวเฉียง
แบริ่ง Slew แนวนอน
สำหรับส่วนประกอบหลักใช้ตลับลูกปืนแบบหมุน มันสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และแรงบิดเอียงได้ในเวลาเดียวกันไดรฟ์ Slew นั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้นผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในยานพาหนะขนส่งทางเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนรถยนต์ ยานพาหนะทางอากาศ ระบบเครื่องกำเนิดไฟฟ้าพลังงานแสงอาทิตย์ เช่น เครื่องจักรก่อสร้างและแหล่งพลังงานใหม่
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ |
204 |
แอปพลิเคชั่น
แท่นยึดติดตามแกนเดี่ยวแบบแบน
โครงยึดติดตามแกนเดี่ยวแบบแบนหมายถึงวงเล็บที่ติดตามการหมุนของดวงอาทิตย์รอบแกนนอนแกนนอนนี้สามารถอยู่ในทิศทางเหนือ - ใต้หรือทิศตะวันออก - ตะวันตกการผลิตไฟฟ้าในทิศทางเหนือ - ใต้จะสูงกว่า ดังนั้นแกนของโครงยึดติดตามแกนเดี่ยวแบบแบนโดยทั่วไปคือ ทิศทางเหนือ - ใต้
วงเล็บติดตามแกนเฉียง
โครงยึดติดตามแกนเดียวแบบเอียงหมายถึงวงเล็บที่หมุนและติดตามดวงอาทิตย์รอบแกนเอียงเหนือ-ใต้ในละติจูดกลางและสูง เมื่อเทียบกับระบบติดตามแกนเดี่ยวแบบแบน การผลิตพลังงานของระบบติดตามแกนเดียวแบบเอียงได้รับการปรับปรุงอย่างมากแน่นอน เนื่องจากแกนหมุนเอียง ค่าใช้จ่ายของขายึดติดตามแกนเดียวแบบเอียงก็สูงกว่าของขายึดแกนเดียวแบบแบนด้วย
วงเล็บติดตามแกนเดี่ยว Azimuth
โครงยึดติดตามแกนเดียวแบบราบถือได้ว่าเป็นโครงยึดแบบตายตัวที่ติดตั้งบนฐานหมุนเมื่อวงเล็บเหลี่ยมนี้กำลังติดตาม มุมระหว่างอาร์เรย์สี่เหลี่ยมจัตุรัสและระนาบแนวนอนยังคงไม่เปลี่ยนแปลง แต่มุมแอซิมัทของอาร์เรย์สแควร์จะเปลี่ยนไป
ขายึดติดตามแกนคู่
โครงยึดติดตามแกนคู่ถือได้ว่าเป็นโครงยึดที่สามารถปรับความเอียงได้โดยอัตโนมัติบนฐานหมุนแกนคู่ที่เรียกว่าหมายความว่าวงเล็บสามารถหมุนไปตามแกนอิสระสองแกนโดยทั่วไป แกนหนึ่งช่วยให้มุมราบของโครงยึดหมุนได้อย่างอิสระ และอีกแกนหนึ่งช่วยให้มุมเอียงของโครงยึดหมุนได้อย่างอิสระด้วยวิธีนี้ โครงยึดติดตามสองแกนสามารถตั้งฉากกับรังสีของดวงอาทิตย์ได้เสมอ ซึ่งเป็นการสร้างพลังงานสูงสุดของโครงยึดติดตามทั้งหมด
