รายละเอียดสินค้า:
|
| แบบอย่าง: | SE9 | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักรก่อสร้าง | พิมพ์: | ไดรฟ์ Slew ไฮดรอลิก |
| มอเตอร์ขับเคลื่อน: | มอเตอร์ไฮดรอลิก | การรับประกัน: | 12 เดือน |
| ใบรับรอง: | ISO9001, CE | การติดตั้ง: | ตามแบบของลูกค้า |
| เน้น: | IP66 ไดรฟ์แกว่งไฮดรอลิก,ไดรฟ์แกว่งไฮดรอลิก,โมเมนต์การเอียงขนาดใหญ่ |
||

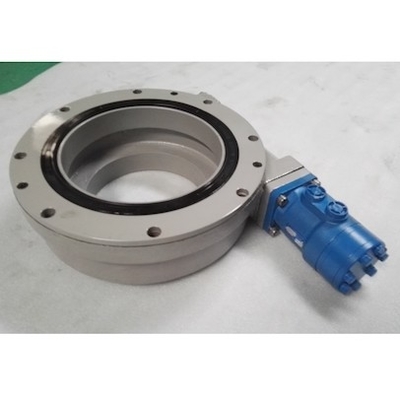

ไดรฟ์แกว่งไฮดรอลิก IP66 ช่วงเวลาการเอียงขนาดใหญ่สำหรับเครื่องจักรก่อสร้างสนามเปิด
ไดรฟ์แกว่งไฮดรอลิก
ไดรฟ์ Slewing เป็นกลไกการส่งผ่านการชะลอตัวของวงสวิงแบบเต็มเส้นรอบวงที่รวมแหล่งพลังงานในการขับขี่ใช้ตลับลูกปืนแกว่งเป็นตัวติดตามการส่งสัญญาณและกลไกการยึดและปลอกและวงแหวนอื่น ๆ ใช้เป็นทั้งตัวติดตามการส่งและฐานเชื่อมต่อสำหรับชิ้นส่วนที่ขับเคลื่อนด้วยเพื่อให้ลูกปืนแกว่งเองเป็นการเชื่อมต่อแบบแกว่งเต็มวงและแหล่งพลังงานขับเคลื่อนและตัวขับหลักนั้นมีประสิทธิภาพ การกำหนดค่า เป็นกลไกการส่งกำลังลดความเร็วแบบสากลที่รวมฟังก์ชันการหมุน การชะลอตัว และการขับขี่ และในขณะเดียวกันก็มีโครงสร้างที่เรียบง่ายและสะดวกในการผลิตและบำรุงรักษา
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
หมายเหตุ:
1. มอเตอร์ไฟฟ้าหรือมอเตอร์ไฮดรอลิกเป็นอุปกรณ์เสริม ผู้ใช้สามารถเลือกได้ตามความต้องการ
2. เนื่องจากมีรุ่นผลิตภัณฑ์จำนวนมาก โปรดติดต่อเราทางโทรศัพท์เพื่อขอรายละเอียดเพิ่มเติม
3. การประมวลผลแบบมืออาชีพของไดรฟ์โรตารี่ที่ไม่ได้มาตรฐานต่างๆ ตามความต้องการของผู้ใช้
4. หากคุณพบปัญหาระหว่างการเลือกและใช้งานผลิตภัณฑ์ โปรดติดต่อเราทางอีเมลหรือโทรศัพท์
แอปพลิเคชั่น
ไดรฟ์แกว่งจะใช้เมื่อต้องหมุนชิ้นส่วนโครงสร้างในเครื่องจักรตามแกนคงที่ในทิศทางตรงกันข้ามกับส่วนอื่น ในขณะเดียวกันก็รับประกันการเชื่อมต่อตามแนวแกนและแนวรัศมีระหว่างสองส่วน
ไดรฟ์แกว่งใช้กันอย่างแพร่หลาย ส่วนใหญ่แต่ไม่จำกัดเฉพาะวิศวกรรมเครื่องกล รถขุด ระบบเสาอากาศ อุตสาหกรรมอุปกรณ์ทางการแพทย์ ทหาร เทคโนโลยีนอกชายฝั่ง เครนท่าเรือในยานพาหนะรถไฟ เครนดาดฟ้าเรือ รถบรรทุกติดเครน และเครนก่อสร้างกล้องโทรทรรศน์ เครื่องเจาะอุโมงค์ กังหันลม โรงไฟฟ้าพลังงานแสงอาทิตย์ และรถพ่วง ตลอดจนในด้านการบินและอวกาศ
