รายละเอียดสินค้า:
|
| พิมพ์: | แกนเดี่ยว | แรงดันมอเตอร์: | 24 V |
|---|---|---|---|
| ห้องโถง: | ไม่จำเป็น | การติดตั้ง: | แนวนอนแนวตั้ง |
| สี: | สีเทาเงิน | วัสดุ: | เหล็กกล้าความแข็งแรงสูง |
| การรับประกัน: | 10 ปี | ||
| เน้น: | SE1 Slewing Bearing Drive,Slewing Bearing Drive เหล็กไนไตรด์,Slewing Drive Nitride Steel |
||

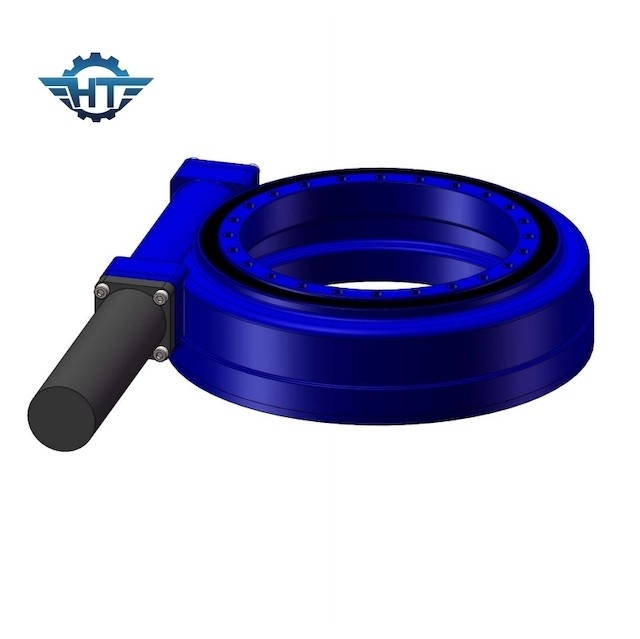

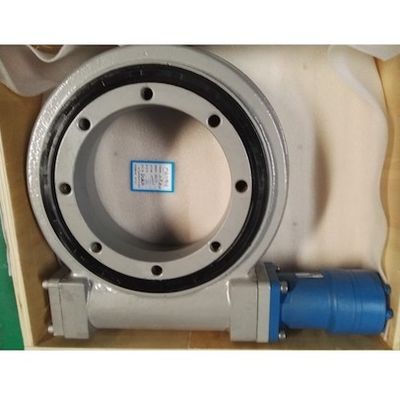

SE1 Small Slewing Drive ใช้เหล็กไนไตรด์ความแข็งแรงสูงสำหรับระบบติดตามแสงอาทิตย์
ไดรฟ์แกว่งแรงสูง
การอบชุบด้วยความร้อนของ Slewing Drive
การรักษาความร้อนของรางน้ำ: ร่องน้ำของตลับลูกปืนแกว่งนั้นดับโดยเหนี่ยวนำพื้นผิว และรับประกันความแข็งในการดับที่ HRC 55-62 ซึ่งสามารถบรรลุความลึกของชั้นชุบแข็งที่เพียงพอ
การรักษาความร้อนของเกียร์: เนื่องจากจำเป็นต้องส่งแรง วงแหวนแกว่งวงแหวนหนึ่งมักจะมีฟันสถานะการรักษาความร้อนของเกียร์โดยทั่วไปจะถูกทำให้เป็นมาตรฐานหรือปรับอุณหภูมิสามารถดับผิวฟันได้ตามความต้องการของผู้ใช้ความแข็งในการดับอยู่ระหว่าง 50 ถึง 60 HRC และสามารถรับประกันความลึกที่เพียงพอการดับเกียร์สามารถแบ่งออกเป็นการดับฟันแบบเต็มและการชุบแข็งแบบเหนี่ยวนำฟันเดี่ยวขึ้นอยู่กับการใช้งานการชุบแข็งแบบเหนี่ยวนำฟันเดี่ยวสามารถแบ่งออกเป็นการดับรากผิวฟันและการดับผิวฟัน
การรักษาความร้อนของตลับลูกปืนแกว่งขนาดเล็ก การรักษาความร้อนของร่องน้ำ: ร่องน้ำของตลับลูกปืนแกว่งนั้นดับโดยเหนี่ยวนำพื้นผิว และรับประกันความแข็งในการดับที่ HRC 55-62 ซึ่งสามารถบรรลุความลึกของชั้นชุบแข็งที่เพียงพอ
ข้อมูลทางเทคนิคของ SE1 Slewing Drive
| SE1 Slew Drive | ข้อมูลมอเตอร์ | ||
| พิกัดแรงบิด | 384 นิวตันเมตร | จัดอันดับแรงดันไฟฟ้า | 24 VDC |
| จัดอันดับความเร็ว | 0.06 รอบต่อนาที | จัดอันดับปัจจุบัน | <8 อา |
| ผลผลิตสูงสุด | แรงบิด(3วินาที) 460 Nm | กำลังขับ | 25 วัตต์ |
| อัตราส่วน | 32:1 | จัดอันดับความเร็ว | 2 รอบต่อนาที |
| อุณหภูมิ | -30℃~80℃ | ความยาวสายไฟ | 1 เมตร |
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
แอปพลิเคชั่นแกนเดียวแบบแบน
โครงยึดติดตามแกนเดี่ยวแบบเรียบเป็นรูปแบบหนึ่งของโครงยึดติดตามที่มีการจัดเรียงแบบเหนือ-ใต้และติดตามแบบตะวันออก-ตะวันตกตามอัลกอริธึมทางดาราศาสตร์ มอเตอร์ขับเคลื่อนโครงยึดเพื่อให้โมดูลติดตามมุมราบของดวงอาทิตย์ เพิ่มองค์ประกอบโดยตรงของแสงแดดบนพื้นผิวของโมดูลเซลล์แสงอาทิตย์ และเพิ่มการผลิตไฟฟ้า
