รายละเอียดสินค้า:
|
| แบบอย่าง: | 3 นิ้ว | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ติดตั้ง: | แนวตั้ง |
| พิมพ์: | หนอนตัวเดียวและบ้านล้อมรอบ | แอปพลิเคชัน: | พลังงานแสงอาทิตย์ |
| บริการ OEM: | มีอยู่ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์ดาวเคราะห์ 24V | วัสดุ: | 42Crmo |
| เน้น: | VE3 เครื่องติดตามพลังงานแสงอาทิตย์ขนาดเล็ก Slewing Driv,Slewing Drive Motor Single Worm,VE3 ไดรฟ์ฆ่าไฟฟ้าขนาดเล็ก |
||

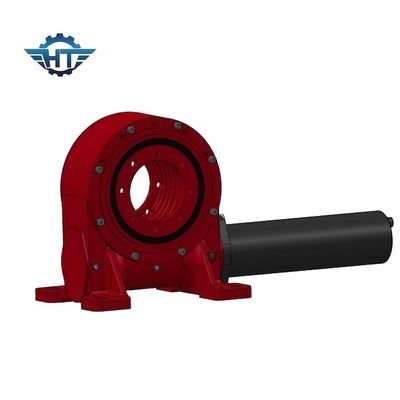

VE3 Small Slewing Drive, IP66 สำหรับ 30 Field Life ที่ใช้ใน Solar Tracking System
IP66 30 ไดรฟ์ Slew ชีวิตภาคสนาม
ตามความเปิดกว้างของกลไกการส่งผ่านของไดรฟ์แกว่ง ไดรฟ์แกว่งสามารถแบ่งออกเป็นแบบเปิดและแบบปิดโดยปกติ โครงสร้างแบบเปิดส่วนใหญ่จะใช้ในแอปพลิเคชันที่สภาพแวดล้อมรุนแรงเกินไป และรอบการบำรุงรักษาและการบำรุงรักษาสั้น และโครงสร้างแบบเปิดจะสะดวกกว่าสำหรับชิ้นส่วนการตรวจสอบ การบำรุงรักษา และการบำรุงรักษา และการเปลี่ยนที่สะดวกยิ่งขึ้นในทางกลับกัน เมื่อสภาพแวดล้อมไม่เปลี่ยนแปลงมากนักและระดับมลภาวะต่อสิ่งแวดล้อมต่ำกว่าระดับปานกลาง โครงสร้างแบบปิดสามารถให้วงจรชีวิตการบำรุงรักษาที่ยาวนานขึ้น
ไดรฟ์แกว่งสามารถรับน้ำหนักในแนวรัศมีและแนวแกนได้อย่างปลอดภัย รวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันตัวขับวงแหวนแกว่งถูกสร้างขึ้นโดยการผลิตเฟือง, แบริ่ง, ซีล, ตัวเรือน, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเข้าด้วยกันเป็นกระปุกเกียร์สำเร็จรูป
ข้อดีของผลิตภัณฑ์
ข้อได้เปรียบที่โดดเด่นของไดรฟ์แกว่งมีดังนี้:
• การออกแบบมีขนาดเล็กมาก เหมาะสำหรับติดตั้งอุปกรณ์เครื่องจักรกลที่มีพื้นที่จำกัด
• ความสามารถในการรับน้ำหนักบรรทุกได้สูงมากในดีไซน์กะทัดรัด
• อยู่ยั้งยืนยง.
• ค่าบำรุงรักษาต่ำ
• ตัวเรือนหล่อปกป้องชิ้นส่วนภายใน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
โฮลดิ้ง แรงบิด (Nm) |
เอียง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ | IP | WorkingTep.(℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ |
251 |
แอปพลิเคชั่น
คุณสมบัติการออกแบบและการใช้งานของไดรฟ์แกว่งแบบใหม่ (กลไกการแกว่งของเฟืองตัวหนอนและตัวหนอน)
เปลือกทำจากเหล็กหล่อคุณภาพสูงที่มีความแข็งแรงสูงมากเฟืองตัวหนอนและตัวหนอนทั้งหมดทำจาก 42CrMo และโฟโตไอออนไนไตรด์ความต้านทานการสึกหรอและความแข็งแรงสูงกว่าวัสดุ 50Mn ก๊าซไนไตรด์ในประเทศแบบดั้งเดิมแข็งแกร่งกว่าความแข็ง อายุการใช้งานยาวนานขึ้นผลิตภัณฑ์นี้สามารถใช้สำหรับยานพาหนะขนส่งพื้นเรียบ เครนท่อนซุง เครนเสาเดียว บีมลิฟเตอร์ เครนติดรถบรรทุก ยานพาหนะทำงานทางอากาศ พลังงานแสงอาทิตย์สำหรับการตรวจสอบพลังงานแสงอาทิตย์ อุปกรณ์อัตโนมัติ และอุปกรณ์ทางกลอื่นๆในอุตสาหกรรมการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ ไดรฟ์แกว่งโดยทั่วไปมีมอเตอร์เกียร์ดาวเคราะห์ DC หรือมอเตอร์เกียร์ AC ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้าง มอเตอร์ไฮดรอลิกส่วนใหญ่จะใช้เป็นระบบขับเคลื่อนกำลัง
