รายละเอียดสินค้า:
|
| พิมพ์: | VE7 Slew Drive | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| ใบรับรอง: | ISO9001, CE | การรับประกัน: | 10 ปี |
| วัสดุ: | 50Mn, 42CrMo | IP เกรด: | IP66 |
| สี: | กำหนดเอง | ไซต์การติดตั้ง: | ทุ่งโล่ง |
| เน้น: | แบ็คแลช Slewing Bearing Drive,Slewing Bearing Drive ป้องกันฝุ่น,1750NM slew drive motor |
||

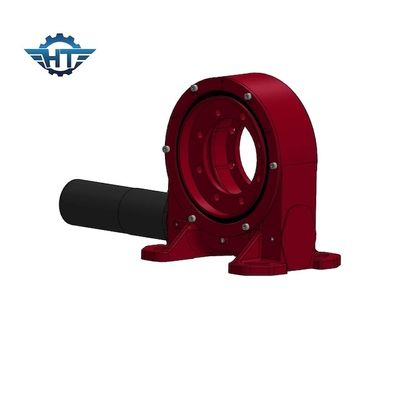

IP66 Small Backlash Slewing Bearing Drive สำหรับระบบติดตามแสงอาทิตย์แบบเปิดโล่ง
IP66 Linkage Slewing Drive คำอธิบาย
ไดรฟ์แกว่งเชื่อมโยง IP66 หมุนแผงโซลาร์เซลล์และเป็นทางออกที่ดีในการเพิ่มการผลิตพลังงานไดรฟ์แกว่งรุ่นแนวตั้งโดยทั่วไปได้รับการออกแบบสำหรับการประยุกต์ใช้ระบบติดตามแสงอาทิตย์ใช้การออกแบบที่ปิดล้อมและระดับการป้องกันสามารถเข้าถึง IP66 เพื่อให้สอดคล้องกับสภาพการทำงานในสภาพแวดล้อมที่รุนแรงสามารถป้องกันฝุ่น ฝน และสภาวะที่ยากลำบากอื่นๆ ได้อย่างมีประสิทธิภาพเหมาะกับการใช้งานภาคสนาม เช่น ทะเลทราย อัลไพน์ และสภาพแวดล้อมที่ไม่เป็นมิตรอื่นๆ
การซ่อมบำรุง
ไดรฟ์แกว่งสามารถใช้ได้ในอุณหภูมิตั้งแต่ -20°C ถึง 120°Cต้องใช้การหล่อลื่นที่เหมาะสมและสม่ำเสมอเพื่อให้มั่นใจถึงการทำงานที่มั่นคงและอายุการใช้งานที่ยาวนานของไดรฟ์แกว่งจาระบีเอื้อต่อการทำงานที่ดีขึ้นของชุดขับแกว่ง ลดการสึกหรอ ลดเสียงรบกวนระหว่างการทำงาน ยืดอายุการใช้งาน และลดการสร้างความร้อน
หล่อลื่นเป็นระยะด้วยจาระบีที่เข้ากันได้กับวัสดุซีล ทั้งนี้ขึ้นอยู่กับความถี่ในการใช้งานและสภาพการทำงานโดยรอบ
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | |||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | ≤0.1 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤0.1 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤0.1 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤0.1 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | ≤0.1 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | ≤0.1 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | ≤0.1 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | ≤0.1 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | ≤0.1 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | ≤0.1 | ใช่ | 251 กก. |
บริการของเรา
แผนกวิศวกรรมและการออกแบบของเราจะเสนอโซลูชันที่เป็นนวัตกรรมใหม่ให้กับคุณ โดยใช้ซอฟต์แวร์ที่ทันสมัยที่สุดเราสามารถออกแบบชิ้นส่วนที่ปรับให้เข้ากับความต้องการของคุณได้เป็นพิเศษ
บรรจุภัณฑ์และการจัดส่ง
เราบรรจุไดรฟ์วงแหวนหมุนโดยยึดเข้ากับกล่องไม้อัดในกรณีที่เกิดความเสียหาย
สำหรับตัวอย่าง วิธีการจัดส่งทั่วไปจะถูกจัดส่งไปที่ประตูโดย DHL, UPS, FEDEX หรือ TNT express
สำหรับการสั่งซื้อจำนวนมาก เราสามารถจัดส่งทางทะเลซึ่งเป็นวิธีที่ค่อนข้างคุ้มค่า
ผู้ติดต่อ: Mr. Tommy Zhang
โทร: +86-18961639799
